ما هي كل نقطة انطلاق؟

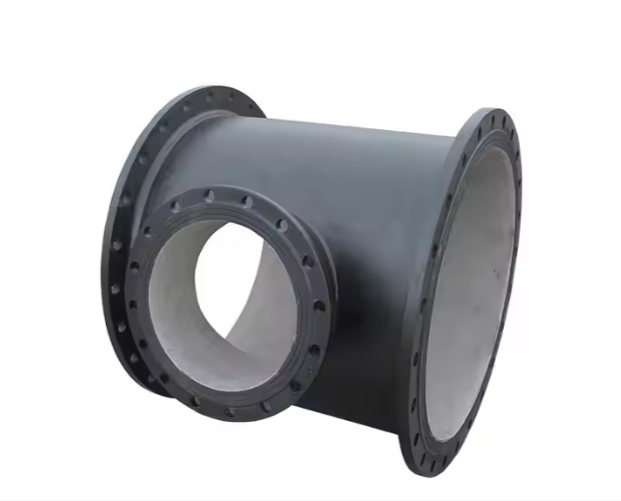

      وكل شفة تي شيرتهو اتصال فرع الأنابيب المصمم خصيصًا يتميز بميزة مميزة: جميع المنافذ الثلاثة - نهايات تشغيل الأنابيب الرئيسية ومنفذ الفرع العمودي - مجهز بالشفاه. هذا التكوين يميزه بوضوح عن تجهيزات الإنطلاق الأخرى التي قد تتميز بالملل أو المقبس أو النهايات العادية.

      عادةً ما يكون الجسم الأساسي لهذا الإنطلاق أمرًا قياسيًا متساويًا أو يقلل من TEE مع مواصفات مثل ASME B16.9. أثناء التصنيع ، يتم لحام شفة-عن رقبة لحام ، أو انزلاق ، أو مقبس-ملحومة أو متصلة بكل من نهاياتها الثلاثة المفتوحة. شفة منفذ الفرع موجهة بشكل عمودي على اتجاه التدفق داخل الأنبوب الرئيسي. الغرض الأساسي من هذا التصميم المشهور بالكامل هو تسهيل التكامل السلس في أنظمة الأنابيب القائمة على الحافة ، مما يتيح التجميع/التفكيك السريع والموثوق عبر البراغي والحشيات. يثبت هذا أمرًا بالغ الأهمية للتطبيقات التي تتطلب صيانة المعدات المتكررة أو عمليات تفتيش النظام (توفير نقاط الوصول) أو عزل العملية أو تعديلات خطوط الأنابيب المستقبلية وتوسعات الفرع.

       نظرًا للبناء القوي ذو الحواف ، فإن TEE All Flange مناسبة بشكل خاص للمطالبة بظروف خدمة عالية الدقة ودرجات حرارة عالية وغالبًا ما تكون الحل المفضل لأنظمة نقل السوائل ذات القطر الكبير. تتضمن الخصائص الرئيسية: جميع الاتصالات الثلاثة تعتمد على التثبيت على الشفاه التزاوج. يجب وضع حشية مناسبة بين كل وجه شفة لضمان سلامة الختم. يتم تحديد تصنيف الضغط للملاءمة بشكل مشترك بواسطة فئة الحافة (على سبيل المثال ، 150#، 300#، 600#) والمواد (تشمل الدرجات الشائعة الصلب A105/A350 LF2 ، المزدوج الفولاذ المقاوم للصدأ) ، على الرغم من أن جسم الإنطلاق نفسه يجب أن يتوافق مع معايير الضغط المعمول بها. الالتزام بشكل صارم بمعايير الحافة ذات الصلة (على سبيل المثال ، ASME B16.5 أو B16.47) ومعايير جسم tee (على سبيل المثال ، يتم استخدام ASME B16.9). تمتد التطبيقات النموذجية للنفط والغاز (الاستكشاف/الإنتاج في المنبع ، النقل في منتصف الطريق ، تكرير المصب) ، المعالجة البتروكيماوية والكيميائية ، محطات الطاقة الحرارية والنووية ، مرافق معالجة المياه العادمة واسعة النطاق.

      على الرغم من المزايا الكبيرة - التي تعقد التثبيت/الإزالة ، وقوة الاتصال العالية وموثوقيتها ، ومدى ملاءمة الأقطار الكبيرة والظروف القاسية ، وعزل النظام المبسط ، والتوحيد - جميع المحملات الشفة أيضًا عيوب متأصلة. وتشمل هذه في المقام الأول التكاليف النسبية الأعلى بسبب المواد واللحام لثلاث شفاه ؛ وزن أكبر بكثير مقارنة مع المحملات غير المنقوقة أو الحجارة جزئيا. متطلبات المساحة المتزايدة لوجوه الحافة وعمليات تضييق الترباس ؛ والخطر النظري للتسرب في كل مفصل شفة ، حيث يعتمد أداء الختم اعتمادًا كبيرًا على اختيار/تركيب الحشية الصحيح والتحكم الدقيق للتحميل المسبق.

      كبدائل لجميع المحملات الشفة ، قد يختار المصممون أنواعًا أخرى مناسبة استنادًا إلى فئة الضغط وحجم الأنابيب والميزانية ومتطلبات الدوام. تشمل البدائل: المحملات الملولبة (جميع المنافذ الملولبة ، على سبيل المثال ، NPT/BSPT) لخطوط الحمل الصغيرة المنخفضة. المحملات اللحام (جميع المنافذ لحام مقبس) للذوبان الصغير القطر العالي ، ولكن مع ذلك ، فإن TEES MANESSEM TEES (جميع الأطراف مشدودة لللحام على خط الأنابيب المباشر). (على سبيل المثال ، ينتهي التشغيل المحفوظ مع فرع لحام الخيوط/المقبس).

      باختصار ، تُعقد كل نقطة شفة-محددة بواسطة الشفاه على جميع المنافذ الثلاثة-كمكون حاسم في أنظمة الأنابيب ذات الحواف ، مما يتيح التفرع الموثوق به ، وصيانة مبسطة ، ومرونة في الضغط العالي ، ودرجات الحرارة العالية ، والمسطر الكبيرة عبر الصناعات الثقيلة.
