BS 5163 صمام بوابة NRS مرنة مع منفذ الالتفافية

Model:(Z45XL) PN10/16

BS 5163 صمام بوابة NRS مرنة مع منفذ الالتفافية (Z45XL) PN10/16
• ينتهي الاتصال: شفة إلى BS EN 1092-2: 1997
• ضغط العمل: PN10/16
• نطاق درجة الحرارة: 0 ℃- 100 ℃
• الطلاء: اندماج طلاء الايبوكسي المستعبدين وفقًا لـ ANSI/AWWA C550

إرسال استفسار

وصف المنتج

BS 5163 Flanged Resilient NRS Gate Valve with Bypass Outlet

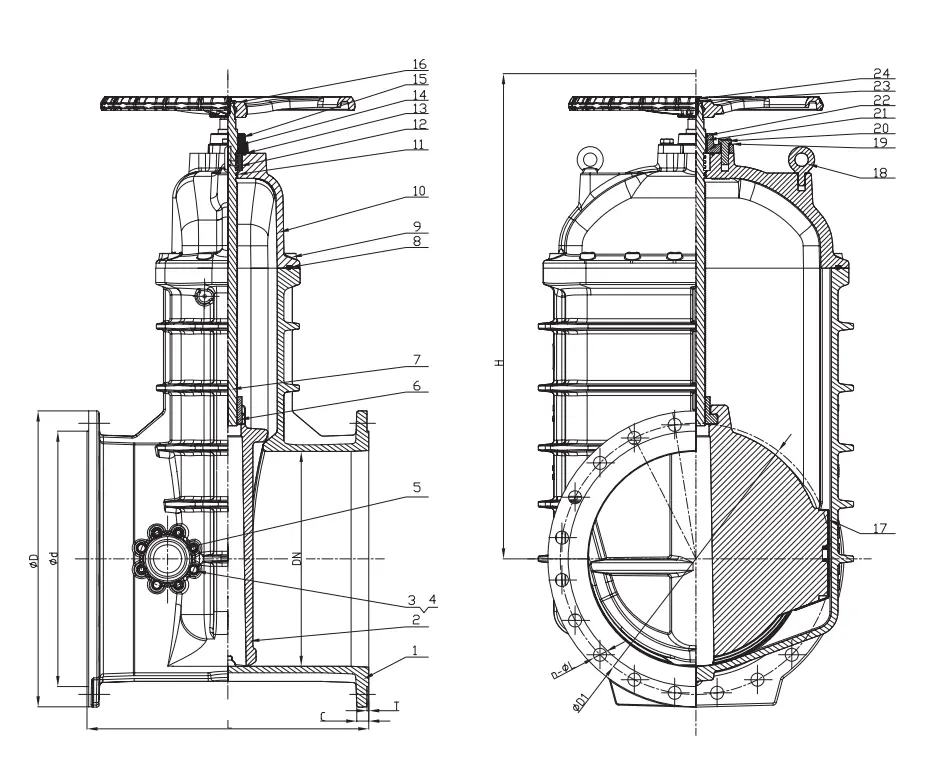

مواصفات المواد
الجزء رقم	جزء	المواصفات القياسية	خيارات
1	جسم الصمام	EN-GJS-450-10
2	قرص إسفين مرن	EN-GJS-450-10+EPDM
3	الترباس	مطلي بالزنك الصلب الكربوني	SS304 ، SS316
4	غسالة مسطحة	مطلي بالزنك الصلب الكربوني	SS304 ، SS316
5	غطاء صمام تمرير	EN-GJS-450-10
6	إسفين الجوز	النحاس HPB59-1
7	ينبع	الفولاذ المقاوم للصدأ	SS304/316/420/431
8	غاز غطاء المحرك	EPDM	NBR
9	الترباس	مطلي بالزنك الصلب الكربوني	SS304 ، SS316
10	غطاء محرك السيارة	EN-GJS-450-10
11	O-Ring	NBR	EPDM
12	دفع غسالة	مطلي بالزنك الصلب الكربوني	SS304 ، SS316
13	O-Ring	NBR	EPDM
14	دليل المحور	النحاس HPB59-1
15	غدة	EN-GJS-450-10
16	العجلة	EN-GJS-450-10	مضغوط الصلب
17	دليل الأكمام	EPDM
18	الترباس العين	مطلي بالزنك الصلب الكربوني
19	غسالة مسطحة	مطلي بالزنك الصلب الكربوني	SS304 ، SS316
20	الترباس	مطلي بالزنك الصلب الكربوني	SS304 ، SS316
21	0 حلقة	NBR	EPDM
22	ماسحة الحلقة	EPDM	NBR
23	غسالة مسطحة	مطلي بالزنك الصلب الكربوني	SS304 ، SS316
24	الترباس	مطلي بالزنك الصلب الكربوني	SS304 ، SS316
ملاحظة: 1. للحصول على طلب مواد خاص بخلاف المواصفات القياسية ، يرجى الإشارة بوضوح إلى قائمة الاستفسار أو الطلب. لا يتم نقل وتزويد تجميع صمام BYPASFITING وتوفيره ما لم يكن هناك بيان محدد بالترتيب أو الاستفسار. 2. إذا كانت هناك حاجة إلى الالتفاف الالتفاف والصمام ، فيرجى تحديدها بوضوح في أمر الشراء الخاص بك وسيتم إضافة التكاليف وفقاً لذلك."

DN		PN	الأبعاد (مم)
بوصة	مم		L	H	D	D1	d	C	T	N -φl
18 "	450	10	650	1108	640	565	530	30	4	20-F28
		16				585	548			20-31
20 "	500	10	700	1130	715	620	582	31.5	4	20-F28
		16				650	609			20-34
24 "	600	10	800	1311	840	725	682	36	5	20-31
		16				770	720			20-F37
