المواصفات الفنية لأنواع مفصل أنابيب الحديد الدكتايل

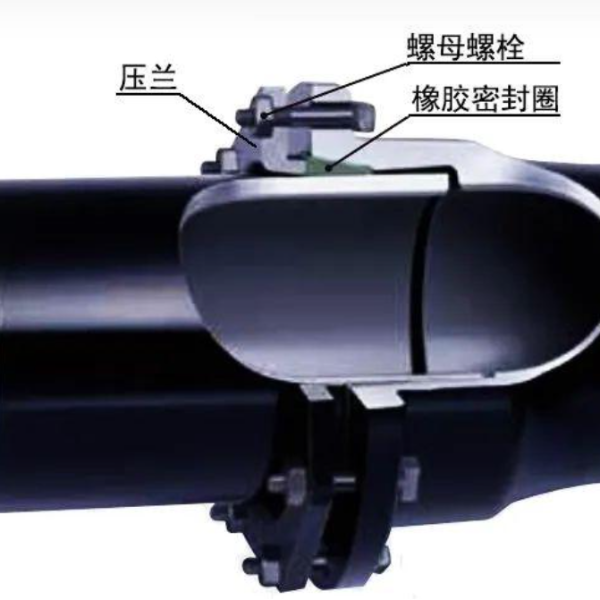

    تستخدم المفاصل ذات الحواف براغي عالية القوة (مطابقة لـ ISO 898-1 الصف 8.8 أو أعلى) لربط لوحات الحافة على كليهماماسورةينتهي ، وإنشاء اتصال جامد بين خطوط الأنابيب في المنبع والمصابة. يتم تحمل الأحمال الهيكلية بالكامل بواسطة البراغي ، والتي تتطلب تصنيفات الضغط (على سبيل المثال ، PN16/PN25) مطابقة لضغط العمل في النظام. هذانوع المفصليفتقر إلى قدرة التشوه المرنة وهي مناسبة للتطبيقات المتخصصة مثل إكسسوارات الصمامات ، واتصالات خطوط الأنابيب المتقاطعة ، وأقسام الأنابيب القابلة للفصل. نظرًا لقيود الانضغاط ومقاومة الطقس للحشيات المطاطية الرقيقة (سمك ≤3 مم) ، يجب تحسين كفاءة الختم عن طريق اختيار حشيات EPDM أو PTFE المحسّنة. مم/(م · ℃)). المفاصل ذات الحواف غير مناسبة للمناطق المعرضة للهبوط. لسيناريوهات التحميل الديناميكي ، يوصى بالانتقال إلى مفاصل مرنة ميكانيكية من النوع K (معيار AWWA C111). يجب أن يتوافق التصنيع والتركيب بصرامة مع مواصفات ISO 7005 لدقة المحاذاة والتحكم في عزم الدوران.

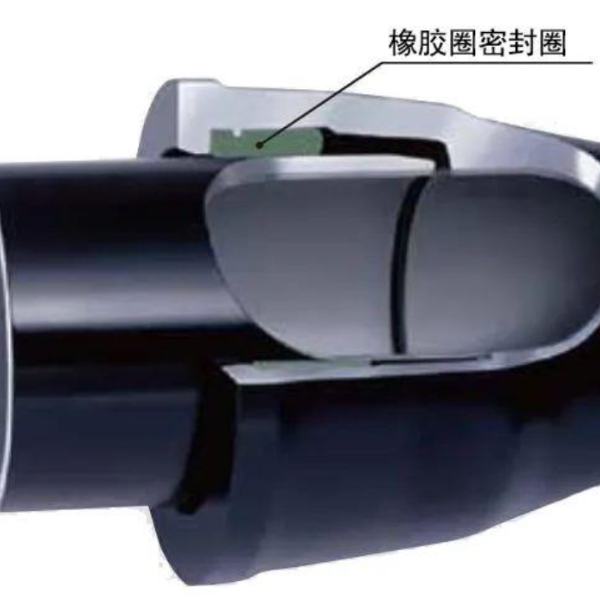

   مفصل مرن: مفصل قادر على توفير درجة معينة من الانحراف الزاوي أو الإزاحة المحورية. يتضمن المفاصل الميكانيكية المرنة والمفاصل المرنة على الدفع. يسمح ذلك بإزاحة محدودة (محورية أو شعاعية أو زاوية) للأنبوب مع الحفاظ على سلامة الختم. تشمل الأنواع الرئيسية مفاصل K-type والمفاصل الميكانيكية المقيدة ذاتيًا والمفاصل المرنة من نوع المشبك. يتم الانتهاء من التثبيت ببساطة عن طريق دفع نهاية الحنافسة إلى نهاية الجرس. تتميز بتركيب سريع والسماح ببعض النزوح ، يتم استخدام هذه المفاصل على نطاق واسع في مشاريع المياه البلدية ، والصرف الصحي ، ونقل المياه.

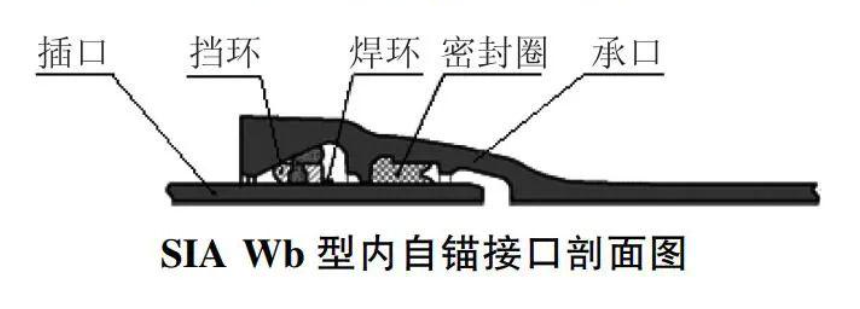

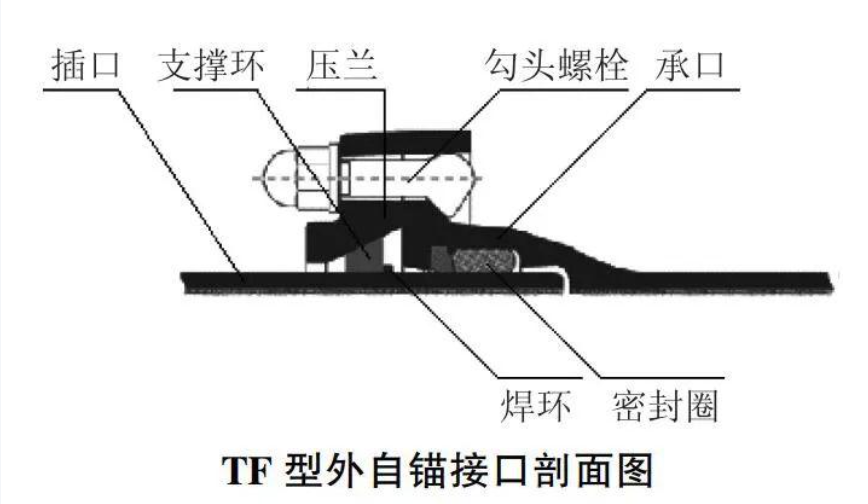

     المفصل المتجه ذاتيًا: تقنية اتصال مرنة داخل أنابيب الحديد (DIP) الدكتايل المصممة لمقاومة فصل المفصل. يدمج جهاز قفل ميكانيكي (مثل تقييد الأسنان ، أو حلقات القفل على شكل إسفين ، أو كتل الربط) مع حلقة ختم المطاط. مع الاحتفاظ بقدرات تعويض الإزاحة للمفاصل المرنة القياسية (± 10 مم الإزاحة المحورية ، ± 5 ° انحراف الزاوي) ، فإنه يعكس بنشاط قوى السحب المحورية على خط الأنابيب. هذا يمنع مخاطر فصل المفاصل الناتجة عن الضغط الداخلي ، أو تأثير تدفق المياه ، أو الحركة الأرضية. على الموقع المتكامل لجهاز القفل ، يتم تصنيف المفاصل المخصصة الذاتي إلى نوعين رئيسيين: الاستعادة الذاتية الخارجية والاستدراج الذاتي الداخلي. يوفر كلا النوعين مقاومة الانسحاب وتعويضات الإزاحة المرنة. ومع ذلك ، فإنها تظهر اختلافات كبيرة في التصميم الهيكلي ، وسيناريوهات التطبيق ، وإجراءات التثبيت.

  شاندونغ عصر المعدات ، المحدودة.هي الشركة المصنعة المهنية على نطاق واسع في مقاطعة شاندونغ الصين ، تلتزم بتوجه العلوم والتكنولوجيا وحماية البيئة والجودة والكفاءة. في الوقت الحاضر ، نمت لتصبح مؤسسة عبر الإقليمية ومتعددة الصناعات تدمج الصناعات الواسعة مثل التصميم والتطوير والإنتاج والتصدير. قم بزيارة موقعنا علىhttps://www.epochpipeline.com/ لمعرفة المزيد عن منتجاتنا. للاستفسارات ، يمكنك الوصول إلينا على sdepochwater@hotmail.com.
