مقياس التدفق الكهرومغناطيسي

المعايير: ISO ، BS ، EN ، DIN ، ASTM AISI ، JIS.GBT إلخ.

المادة: الحديد الدكتايل ، الصلب الكربوني ، الفولاذ المقاوم للصدأ ، النحاس ، البرونز ، البلاستيك

الواجهة: اتصال شفة ، اتصال ملولب ، اتصال المقبس ، إلخ.

القطر: DN15-DN2000

مضاد السطح: مسحوق الايبوكسي

فئات المنتجات

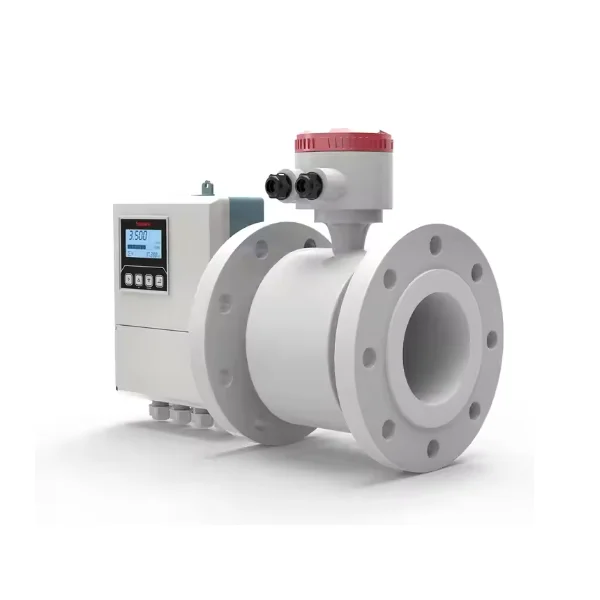

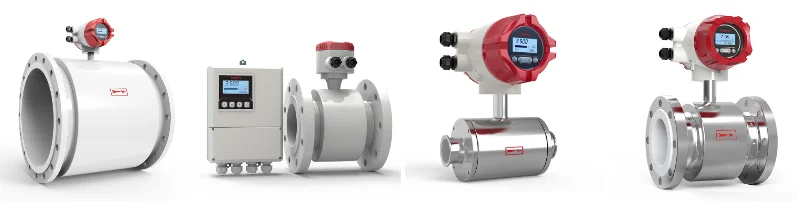

يتكون مقياس التدفق الكهرومغناطيسي من مستشعر ومحول. يسمى المستشعر والمحول المثبتان معًا مقياس التدفق الكهرومغناطيسي المدمج (انظر الشكل 2) ، بينما يسمى جهاز الاستشعار والمحول بشكل منفصل مقياس التدفق الكهرومغناطيسي المنفصل (انظر الشكل 3).

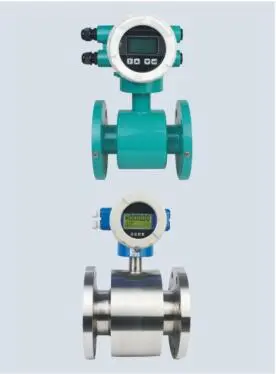

الشكل 2 الشكل 2 مقياس التدفق الكهرومغناطيسي المتكامل

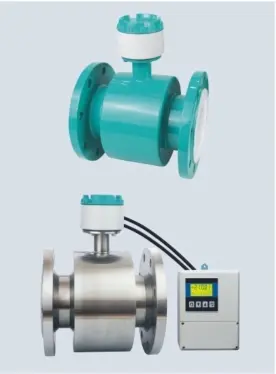

الشكل 3 الشكل 3 مقياس التدفق الكهرومغناطيسي

خصائص أداء المنتج

■ نطاق التطبيق الواسع

■ مستوى الدقة العالية

■ التشغيل والصيانة البسيطة

■ التكنولوجيا المثبتة

■ مصمم لتلبية تطبيقات المستخدم

■ طرق اتصال شفة تلبي معايير GB و DIN و ANSI و JIS وأطوال التثبيت التي تلبي معايير ISO.

■ خيارات المواد المتعددة

■ خيارات مواد الإلكترود المتعددة

■ هيكل القطب القابل للإزالة ، الصيانة عبر الإنترنت واستبدال الأقطاب الكهربائية.

■ مستويات حماية السكن تستمر IP65 ، IP67 ، IP68

■ المحولات المنفصلة مناسبة لمتطلبات تثبيت العمود أو الجدار

■ خيارات البرمجة المتعددة

■ إشارات الإخراج/الإدخال المتعددة

■ وظائف الإنذار المتعددة: مع وظائف الاختبار الذاتي والتشخيص الذاتي مثل الأنابيب الفارغة السوائل ، خط المساعد المغناطيسي ، حد التدفق ، إنذار الحد العلوي/السفلي ، وما إلى ذلك ، يمكن أن تقضي على القياسات الخاطئة.

■ الاتصالات الرقمية المتعددة اختيارية

■ مناسبة للتطبيقات المقاومة للانفجار

طلب

بعد أكثر من 20 عامًا من تراكم الخبرة وهطول الأمطار في التكنولوجيا ، أصبحت الشركة مورد عالي الجودة في صناعة الأدوات المحلية. تمتلك الشركة فريقًا محترفًا للبحث والتطوير والاختبار ، وتم تصميمه بشكل مستقل وتطوير وتصنيع أجهزة معايرة معايرة تدفق المياه المتقدم المحلي وأنظمة التحكم. فازت الشركة بأكثر من 100 براءة اختراع للاختراع وجوائز الشرطة الفخرية ، بما في ذلك في مجال الأمتار.

تستخدم لقياس تدفق حجم السوائل الموصلة والسوائل الضيقة في الأنابيب المغلقة ، وتستخدم المنتجات على نطاق واسع في قياس تقسيم الشبكات الأنابيب ، وتسوية تجارة المستخدم الكبيرة ، وقياس منطقة القياس المستقلة (مجتمع DMA) ، وإمدادات المياه الثانوية ، والبترول ، والكهرباء ، والصناعة الكيميائية ، والمعادن ، ومواد البناء ، والمواد الغذائية ، والحماية الخفيفة ، والفضاء البيئي ، ومياه الصنبور ، والمعالجة المائية الأخرى.

المعلمات الرئيسية

■ معيار التنفيذ: JB/T 9248-1999 "مقياس التدفق الكهرومغناطيسي"

■ القطر الاسمي: DN15 ~ DN3000 (مم) ؛ 1/2 "~ 24"

1/2 "~ 24" (بوصة).

(بوصة).

■ الضغط الاسمي: 0.6mpa ، 1.0mpa ، 1.6mpa ، 4.0mpa (GB ، DIN) ؛ 150 رطل ، 300 رطل. (ANSI) ؛ JIS10K ، JIS20K (JIS)

ملاحظة 1: للحصول على متطلبات الضغط الخاصة ، يرجى الرجوع إلى الشركة المصنعة.

■ الدقة: ± 0.5 ٪ (اختياري ± 0.2 ٪)

■ الموصلية للوسط: ≥5 μs/cm

■ الشكل الهيكلي: نوع متكامل ، مناسب لنطاق العيار DN15 ~ DN1000

(مم)؛ 1/2 "~ 24" (بوصة) ؛

نوع منفصل ، مناسب لنطاق العيار DN15 ~ DN3000 (مم) ؛

ملاحظة 2: في حالة بنية النوع المنفصل ، فإن كبل الإشارة بين المستشعر والمحول هو كبل إشارة خاص ، نموذج SMFE100.

ملاحظة 3: يجب أن يكون طول اتصال كبل الإشارة بين المستشعر والمحول عمومًا ≤200 متر (650 قدمًا) ،> 200 متر (650 قدمًا) طلبًا خاصًا.

■ الحد الأقصى لمعدل التدفق: 15m/s (49 قدم/ثانية)

■ درجة الحرارة المحيطة: -25*C ~+ 55*C (-13 ° F ~+ 131 ° F)

■ الرطوبة النسبية: 5 ٪ ~ 90 ٪

■ مادة البطانة:

■ مادة الإلكترود:

■ الاتصال السائل (التأريض) وطريقة حماية البطانة:

■ الحد الأقصى لدرجة حرارة وسط السوائل: (تم تحديدها بواسطة مادة البطانة والبنية)

■ مستوى الحماية: IP65 ، IP67 (بنية متكاملة فقط) ، IP68 (الهيكل المنفصل فقط).

■ شهادة الانفجار المقاومة للانفجار: exdibmbict4gb

■ مزود الطاقة (اختياري): AC: 85VAC ~ 265 VAC/45 HZ ~ 63 Hz ، استهلاك الطاقة ≤20VA ؛ DC: 16VDC ~ 36VDC ، استهلاك الطاقة ≤16va. البطارية: 3.6VDC

(الملاحظة 4: الدقة فقط ± 0.5 ٪ ، ناتج النبض ، RS485 اختياري.)

■ وضع العرض: LCD 3 خط مع عرض الإضاءة الخلفية

■ وضع البرمجة: البرمجة الرئيسية ، برمجة التحكم عن بعد الأشعة تحت الحمراء ، برمجة الحافلات.

■ إشارة الإخراج (قابلة للبرمجة):

1) الإخراج الحالي التناظري:

أ) إشارة الخرج الحالية: معزولة بالكامل 0 ~ 10ma/ 4 ~ 20ma.

ب) مقاومة الحمل: 0 ~ 1.5k0 لـ 0 ~ 10MA ؛ 0 ~ 7500 لـ 4 ~ 20ma.

ج) الخطأ الأساسي: ± 10μA يضاف إلى الخطأ الأساسي.

2) إخراج التردد:

يمكن تعيين الحد الأعلى لتردد الإخراج في غضون 1 ~ 5000Hz. إخراج التردد هو إخراج دائرة مجمع ترانزستور (بوابة OC) مع عزل كهروضوئي ، ومصدر الطاقة الخارجي هو ≤36VDC ، والحد الأقصى لتيار المجمع هو 50mA عند تشغيله. إخراج التتابع الاختياري ، مزود الطاقة الخارجي هو ≤36vdc ، والحد الأقصى لتيار جامع هو ≤250ma عند تشغيله.

3) ناتج النبض:

يمكن أن يصل الحد الأعلى لنبض الخرج إلى 5000CP/S. يتم تعريف مكافئ النبض على أنه تدفق حجم يمثله كل نبضة. يمكن تحديد مكافئ النبض على أنه 0001L/P ، 0.001L/P ، 0.01L/P ، 0.1L/P ، 1.0L/P ، 2L/P ، 5L/P ، 10L/P ، 100L/P ، 1M3/P ، 10M3/P ، 100 M3/P و 1000 M3/P. يمكن اختيار عرض النبض على النحو التالي: أوتوماتيكي ، 10 مللي ثانية ، 20 مللي ثانية ، 50 مللي ثانية ، 100 مللي ثانية ، 150 مللي ثانية ، 200ms.250ms ، 300 مللي ثانية ، 350 مللي ثانية و 400 مللي ثانية. ناتج النبض هو إخراج دائرة مفتوح جامع الترانزستور مع عزل كهروضوئي ، ومصدر الطاقة الخارجي هو ≤36V DC ، والحد الأقصى لتيار جامع هو 50MA عند تشغيله. يكون إخراج التتابع اختياريًا ، ومصدر الطاقة الخارجي هو ≤36VDC ، والحد الأقصى لتيار التجميع هو ≤250ma عند تشغيله.

4) إخراج المنبه:

اثنان من مجمع ترانزستور مفتوح مخرجات دائرة إنذار مع العزلة الكهروضوئية. إمدادات الطاقة الخارجية ≤36VDC ، الحد الأقصى لتيار جامع عندما يكون على 50mA. إخراج التتابع الاختياري ، مزود الطاقة الخارجي ≤36VDC ، الحد الأقصى لتيار جامع عندما يكون ON هو ≤250ma.

5) واجهة الاتصالات الرقمية: اختياري RS232 ، RS485 ، Modbus ، Hart. Profibus-DP.

■ العزلة الكهربائية:

• لا يقل جهد العزل بين المدخلات التناظرية والإخراج التناظرية عن 500 فولت ؛

• لا يقل جهد العزل بين المدخلات التناظرية ومصدر طاقة الإنذار عن 500 فولت ؛

• لا يقل جهد العزل بين المدخلات التناظرية ومصدر طاقة التيار المتردد عن 500 فولت ؛

• لا يقل جهد العزل بين الإخراج التناظري ومصدر طاقة التيار المتردد من 500 فولت ؛

• لا يقل جهد العزل بين الإخراج التناظري والأرض عن 500 فولت ؛

• لا يقل جهد العزل بين ناتج النبض ومصدر طاقة التيار المتردد عن 500 فولت ؛

• لا يقل جهد العزل بين ناتج النبض والأرض عن 500 فولت ؛

• لا يقل جهد العزل بين ناتج الإنذار ومصدر طاقة التيار المتردد عن 500 فولت ؛

• لا يقل جهد العزل بين ناتج الإنذار والأرض عن 500 فولت.

مرجع ظروف العمل ومنحنى الخطأ

وفقًا لظروف العمل المرجعية المحددة في JB/T 9248-1999:

درجة الحرارة المحيطة: 20 درجة مئوية (68 درجة فهرنهايت) ± 2*C (± 35.6 درجة فهرنهايت)

■ الرطوبة النسبية: 60 ٪ ~ 70 ٪

■ مصدر الطاقة: 220VAC ± 1 ٪ ، 50 هرتز ± 1 ٪

ظروف التثبيت: طول الأنابيب المستقيمة في المنبع> 10xdn ؛ طول الأنابيب المستقيمة في اتجاه مجرى النهر> 5xdn. (الملاحظة 5: بناءً على مركز القطب)

■ وقت الاحماء: 30 دقيقة

■ تأثير الإخراج التناظري: خطأ إشارة النبض بالإضافة إلى ± 0.1 ٪

منحنى الخطأ: (انظر الشكل 4)

■ المعايرة القياسية (إشارة خرج النبض):

± 0.5 ٪ من القيمة المشار إليها (سرعة التدفق> 0.6 متر/ثانية) ، أو ± 3mm/s (سرعة التدفق 0.6 م/ث) ، أيهما أكبر.

[± 0.5 ٪ من القيمة المشار إليها (سرعة التدفق> 1.97 قدم/ثانية) ، أو ± 0.01 قدم/ثانية (سرعة التدفق ≤1.97 قدم/ثانية ، أيهما أكبر.]

■ المعايرة الاختيارية (إشارة خرج النبض):

± 0.2 ٪ من القيمة المشار إليها (سرعة التدفق> 1.0 م/ثانية) ، أو ± 2mm/s (سرعة التدفق ≤1.0m/s) ، أيهما أكبر.

[± 0.2 ٪ من القيمة المشار إليها (سرعة التدفق> 3.28 قدم/ثانية) ، أو ± 0.006 قدم/ثانية (سرعة التدفق ≤3.28 قدم/ثانية) ، أيهما أكبر.]

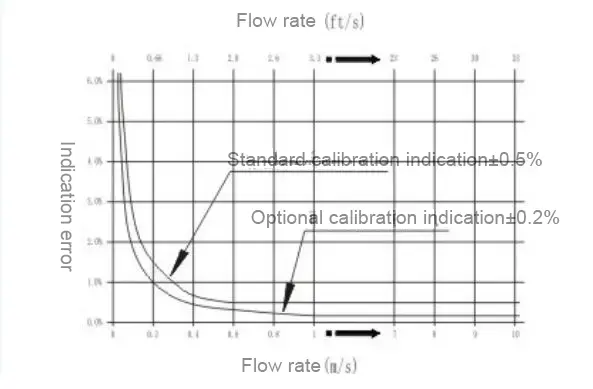

الشكل 4 منحنى خطأ عداد التدفق

معدل التدفق --- جدول مقارنة معدل التدفق (انظر الجدول 1)

الملاحظة 6: حساب التدفق في الوحدات المترية:

س (M3/H) = 0.00282744x D2 X V

حيث: D --- القطر الاسمي ، مم.

V --- معدل التدفق ، م/ث.

الملاحظة 7: حساب التدفق في الوحدات الإمبراطورية:

q (الولايات المتحدة غال/دقيقة) = 2.44799xd2x v

حيث: --- القطر الاسمي ، بوصة.

v --- معدل التدفق ، قدم/s.
