ما هو محول شفة؟ ما هو مبدأ التشغيل لمحول شفة؟

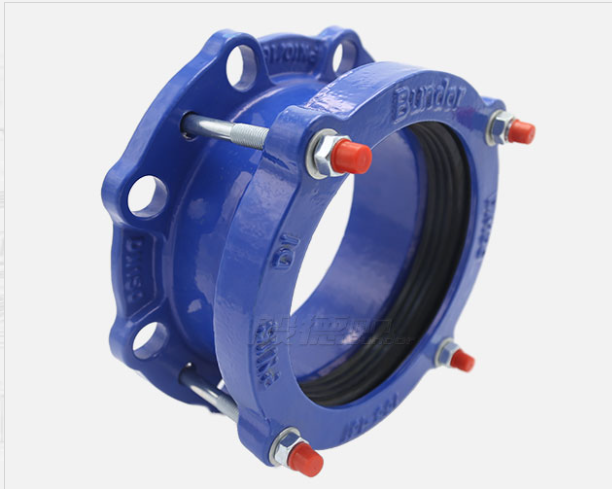

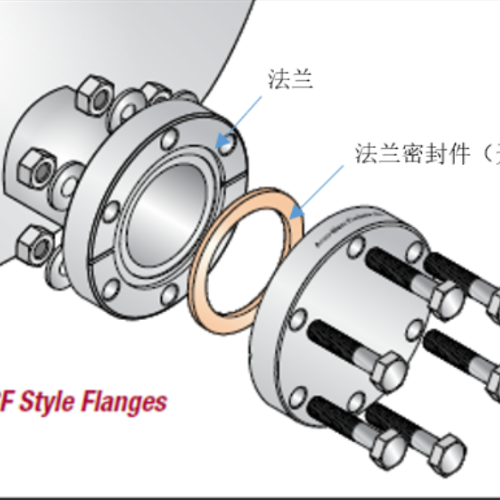

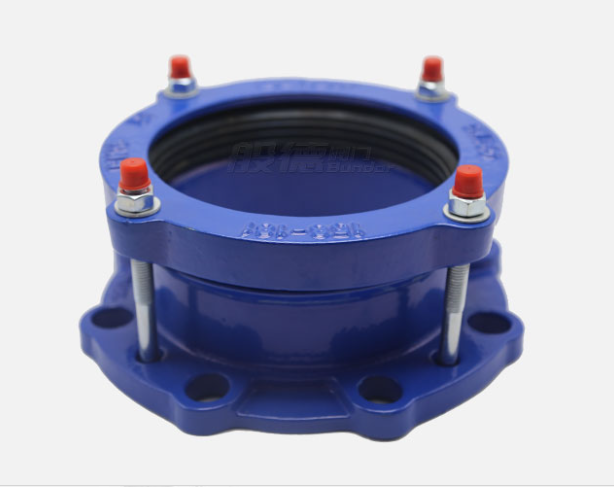

        الشفة محولتعمل من خلال تصميمها المتخصص ، مما يتيح توصيل الشفاه مع مواصفات مختلفة أو أنواع غير متوافقة لإنشاء واجهة بين مكونات الأنابيب أو المعدات. يتكون محول Flange عادة من عناصر التثبيت وحشية الختم التي تعمل بالتنسيق لضمان سلامة المشتركة والاستقرار. عند توصيل اثنين من الشفرين المتماثلة عبر المحول ، يتم تشديد البراغي لضغط الحشية ، والتي تتزامن الفجوات في وقت واحد وتختام الواجهة لمنع تسرب السوائل/الغاز ؛ ينقل قوة الضغط المطبقة عبر الوجوه الحافدة ؛ يحافظ على الموثوقية الهيكلية عن طريق توزيع الأحمال الميكانيكية والضغط الجليدي.

      تعتمد سلامة الختم واستقرار محولات الحافة بشكل نقدي على تصميمها ودقة التصنيع. دقة الأبعاد والتوافق الهندسي مع الشفاه المستهدفة ضرورية لضمان ملاءمة مناسبة وختم فعال. يجب أن تمتلك مواد المحول قوة كافية لتحمل الأحمال المتوقعة للضغط وأحمال درجة الحرارة مع تقديم أداء ختم موثوق به. تشمل المواد الشائعة المعادن مثل الفولاذ الكربوني والفولاذ المقاوم للصدأ ، أو البلاستيك الحراري مثل PVC والبولي إيثيلين.

       شفة محوليتطلب التثبيت الالتزام الصارم ببروتوكولات الدقة: ابدأ بالتحقق من صحة المواد (مطابقة تصنيفات PN/CLASS ، وفحص حشيات EPDM في 50 ± 5 الشاطئ A) وإعداد السطح (الشحن مع الأسيتون). أثناء التجميع ، محاذاة مكونات داخل ≤1 ° الزاوي/≤1 ٪ DN التسامح الشعاعي ، وتطبيق زيوت التشحيم من الدرجة الغذائية على حلقات المطاط. قم بتنفيذ تشديد الترباس في تسلسل النمط المتقاطع (على سبيل المثال ، 1-5-3-7-2-6-4-8 للشفاه 8-bolt) باستخدام تحميل عزم الدوران من ثلاث مراحل (30 ٪ → 60 ٪ → 100 ٪ عزم الدوران النهائي ؛ على سبيل المثال ، M20 مسامير في 340N · M لـ PN25). بعد التثبيت ، قم بإجراء اختبارات هدية 0.6mpa (انخفاض الضغط 1 ٪) ومراقبة الاهتزاز (<50μm السعة). تشمل الضمانات الحرجة حساب قوة الدفع (F = ρ · A · ΔV/ΔT) للكتل المرساة الخرسانية إذا كانت F> 50kn ، العزل العازلة (الأكمام العازلة + ptfe gustkets> 1MΩ مقاومة) ، وتكتيب التوسع الحراري (Δ = α · l · · α = 11.2 ℃). عدم الامتثال للتحقق من الدفع أو تجاوز إجراءات عزم الدوران المخاطر يخاطر بالفشل في المفاصل الكارثية.
