ما هو الفرق بين شفة ومفصل تفكيك؟

   1. الفرق الغرض الأساسي

        الحافة: غرضها الأساسي هو إنشاء نقطة اتصال دائمة أو شبه دائمة ومختومة في نظام الأنابيب. يتم استخدامه لتوصيل الأنابيب بالأنابيب أو الأنابيب إلى الصمامات أو الأنابيب للمضخات أو غيرها من المعدات. إنها طريقة الاتصال الأساسية لبناء شبكة أنابيب. بمجرد تشديد البراغي ، من المفترض أن تكون اتصال شفة ثابتة وغير منقولة.

تفكيك المفصل: الغرض الأساسي هو تسهيل التفكيك السريع وصيانة معدات معينة (مثل الصمامات والمضخات ومقاييس التدفق). إنه ليس موصلًا أساسيًا ، ولكنه يعمل كـ "أداة صيانة" أو "قسم قابل للإزالة" ، وعادة ما يتم تثبيته بين الشفاه في كلا طرفي المعدات التي تتطلب صيانة متكررة (على سبيل المثال ، الصمامات). وجوده هو جعل إزالة المعدات سهلة.

   2. الفرق بين البنية وآلية التشغيل

       الحافة: الهيكل بسيط نسبيًا ، ويتألف بشكل أساسي من قرصين (لوحات شفة) مع ثقوب الترباس وحشية ختم محصورة بينهما. أثناء الاتصال ، يجب تشديد جميع مسامير الحافة المحيطة بالتساوي لضغط الحشية ، وتحقيق الختم والتثبيت. لتفكيك المعدات ، يجب تخفيف جميع البراغي التي تربط على الشفاه على جانبي الجهاز بالكامل وإزالتها قبل إخراج الجهاز. يمكن أن تكون هذه العملية تستغرق وقتًا طويلاً وشاقة ، خاصةً إذا كانت البراغي متآكلة أو محصورة في المساحة.

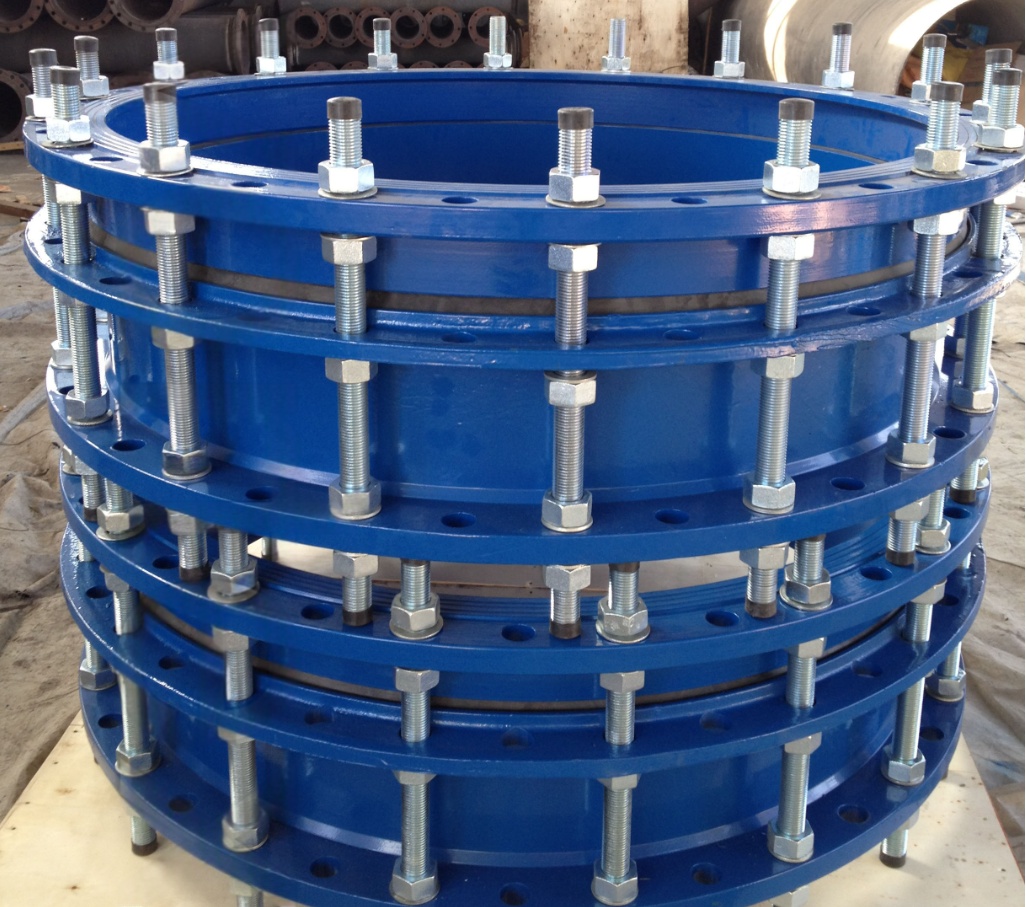

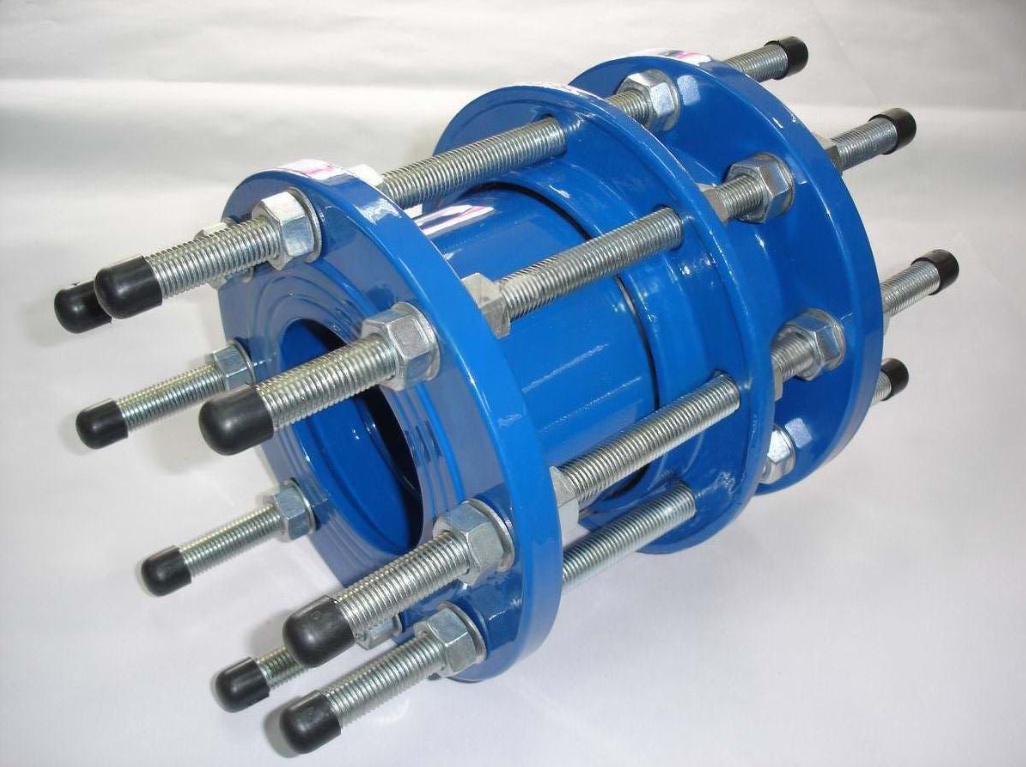

تفكيك المفصل: الهيكل أكثر تعقيدًا. ويشمل اثنين من الشفاه (نهاية ثابتة ، نهاية واحدة متحركة) ، غلاف تلسكوبي (مثل بنية التلسكوب ، مع الأختام) ، والبراغي الحاسمة 2-4.

أثناء التشغيل العادي: يتم تشديد المكسرات على مسامير الحد بالتساوي ، وسحب الحافة المنقولة نحو الحافة الثابتة وضغط الأكمام التلسكوبية ، مما يجعل المفصل بالكامل جامدًا مثل قسم الأنابيب القصير.

عندما تحتاج المعدات إلى تفكيك: لا يلزم تخفيف المكسرات إلا على البراغي القليلة (لم تتم إزالتها). بمجرد تخفيفها ، يمكن سحب الحافة المنقولة (جنبًا إلى جنب مع المعدات المراد إزالة) محوريًا على طول خط الأنابيب مسافة مسبق (على سبيل المثال ، 50 مم ، 100 مم). هذه المساحة كافية لإزالة البراغي التي تربط الجهاز نفسها بحافة خط الأنابيب بسهولة ، مما يسمح بإبعاد المعدات. لا يزال الاتصال الشفة لنظام الأنابيب نفسه (على جانب الحافة الثابتة) دون مساس تمامًا.

   3. اختلاف التركيز الوظيفي

       شفة: يوفر اتصالات أساسية وختم ووظائف الحاملة للضغط. تم تصميمه كنقطة ثابتة ، فهو يفتقر إلى ميزات تصميم محددة لسهولة التفكيك ولا توفر تعويضًا محوريًا للتشريد (ما لم تكن شفة خاصة مصممة خصيصًا).

      تفكيك المفصل:

      الوظيفة الأساسية: تتيح تفكيك سريع الخالية من المعدات الحرجة ، وتوفير وقت الصيانة والتكاليف بشكل كبير ، وتقليل الاضطراب في نظام الأنابيب.

      وظائف إضافية: باستخدام بنية التلسكوبية ، يمكنه أيضًا التعويض عن الإزاحة المحورية لخطوط الأنابيب الصغيرة (على سبيل المثال ، التوسع الحراري/الانكماش ، وأخطاء التثبيت) أثناء التثبيت والتشغيل ، وتبسيط المحاذاة أثناء التثبيت ، وتوفير بعض امتصاص الاهتزاز.

   4. اختلاف سيناريوهات التطبيق

       الحافة: في كل مكان ، إنه التكوين القياسي أينما يلزم الاتصال. تم تصميم أنظمة الأنابيب من نقاط اتصال لا حصر لها.

       تفكيك المفصل: تم تثبيته بشكل استراتيجي على جانبي المعدات الحرجة (وخاصة الصمامات والمضخات) التي تتطلب صيانة متكررة أو استبدال محتمل. يتم "إدخاله" بين المعدات ونظام الأنابيب في نقطتي اتصال شفة موجودة. يستخدم بشكل شائع في السيناريوهات ذات مساحة الصيانة المحصورة ، وتردد الصيانة العالي ، أو عندما لا يُسمح بالقطع/اللحام (العمل الساخن).

     ملخص الاختلافات الرئيسية:

     الحافة هي "موصل": يستخدم لتوصيل الأنابيب والمعدات بشكل دائم ؛ هذا هو الأساس لبناء النظام.

     تفكيك المفصل هو "مكون صيانة": يستخدم لتسهيل تفكيك معدات معينة ؛ إنه مساعد لصيانة النظام. من خلال بنيته التلسكوبية الفريدة وحدها ، يتيح لك إنشاء مساحة لإزالة المعدات عن طريق تخفيف عدد قليل فقط من المكسرات ، وتجنب متاعب إزالة العديد من البراغي الحافة أو أنابيب القطع.

     تشبيه بسيط:

     تخيل درج ثابت داخل خزانة.

     يشبه الحافة تسمير أو تلوين الدرج إلى الخزانة - لإزالة الدرج ، يجب عليك كسر الاتصال أو إزالة جميع الأظافر/الغراء.

     يشبه تفكيك المفصل تثبيت شرائح الأدراج والمزالج بين الدرج والخزانة - أثناء التشغيل العادي ، قفل المزالج (مسامير الحد) الدرج بشكل آمن ؛ عند الحاجة إلى الصيانة ، يتيح لك إلغاء تحديد (تخفيف المكسرات) سحب الدرج (المعدات) بسهولة على طول الشرائح (الأكمام التلسكوبي) للتفتيش أو الاستبدال. لا يزال جسم مجلس الوزراء (خط الأنابيب الرئيسي) نفسه دون عائق تمامًا.
