مبدأ العمل في صمامات البوابة وكيفية اختيار صمامات البوابة

   أصمام البوابةهو صمام الإغلاق الذي يعمل عن طريق رفع أو خفض بوابة رأسية (قرص على شكل إسفين أو موازي) لفتح أو إغلاق مرور السائل. يتم استخدامه على نطاق واسع في أنظمة الأنابيب الصناعية للعزلة الكاملة (مفتوحة بالكامل أو مغلقة بالكامل) وغير مناسبة لتنظيم التدفق.

1. الميزات ومبدأ العمل ：

   مكون المفتاح - بوابة/قرص:

    عادةً على شكل إسفين (إسفين صلب أو منقسم أو مرن) أو متوازي (قرص واحد أو مزدوج).

    تتحرك البوابة بشكل عمودي إلى اتجاه تدفق السوائل.

2.Operation:

   يتم تنشيطه عن طريق تدوير عجلة اليد أو علبة التروس أو المشغل (الكهربائي ، الهوائي ، الهيدروليكي) على جذع الصمام.

   تتحول حركة الدوران من STEM إلى الحركة الخطية الرأسية للبوابة عبر الجوز الجذري الملولب.

3. حالة مفتوحة:

   عند رفعها بالكامل ، يتوافق مرور البوابة تمامًا مع جسم الصمام ، مما يخلق مسارًا مستقيمًا وغير مقيد مع الحد الأدنى من مقاومة السوائل وانخفاض الضغط.

4. حالة

   عند التخفيض الكامل ، تضغط أسطح الختم من البوابة بحزم على مقاعد الصمام ، وتشكل ختمًا من المعدن إلى المعدن أو المعدن إلى المقعد (على سبيل المثال ، المطاط ، PTFE) لحظر تدفق السوائل.

5. خصائص تدفق

   صمامات البوابةعادةً ما تكون كاملة المسافة (أو بالقرب من المسافة الكاملة) ، مما يعني أن منطقة التدفق المفتوح تتطابق مع القطر الداخلي للأنبوب ، مما يتيح التدفق المباشر مع انخفاض الاضطراب.

6. مزايا المفتاح

   مقاومة السوائل المنخفضة: انخفاض الحد الأدنى من الضغط عند فتحه بالكامل ، مما يعزز كفاءة الطاقة.

   عزم الدوران منخفضة التشغيل: قوى بوابة ضغط السوائل أثناء الفتح/الإغلاق (خاصة في تصميمات المزدوج) ، مما يقلل من الجهد (مقابل صمامات Globe).

   تدفق ثنائي الاتجاه: يسمح التصميم المتماثل بالتدفق من أي من الاتجاهين دون التأثير على الختم أو التشغيل.

   بنية مضغوطة (مقابل صمامات Globe): يوفر الطول الأقصر وجهاً لوجه المساحة.

   الختم الموثوق به: ختم فعال في حالة مغلقة (خاصة مع بوابات إسفين مرنة أو مقعد معادن).

   التوافق الواسع: مناسب للمياه والبخار والزيت والغاز والوسائط المسببة للتآكل (مع مواد مناسبة).

7. العيوب

   العملية البطيئة: تتطلب البوابة السفر الكامل لفتح/إغلاق.

   الصيانة الصعبة: يتطلب إصلاح المقاعد/البوابات التالفة أدوات متخصصة.

   حجم/وزن كبير: يتطلب التصميم الضخم مساحة تركيب كبيرة (الارتفاع).

   غير مناسب للانخراط: تسبب المواقف المفتوحة جزئيًا تآكل تدفق عالية السرعة ، والاهتزاز ، وتلف الختم. يجب استخدامها فقط مفتوحة بالكامل أو مغلقة بالكامل.

   التكلفة العالية: خاصة بالنسبة للتطبيقات الكبيرة ذات القطر العالي

8.Major الأنواع الهيكلية

 8.1by تصميم بوابة:

   صمام بوابة إسفين: الأكثر شيوعا. يخلق إسفين على شكل حرف V قوة ختم عبر ضغط الزاوية أو تشوه مرن. ختم موثوق به ، قابل للتكيف مع التغييرات الحرارية. الأنواع الفرعية: إسفين صلبة ، إسفين تقسيم (تعديل ذاتي) ، إسفين مرن (التعويض الحراري).

   صمام بوابة الشريحة الموازية: قرصان متوازيان. يعتمد الختم على آلية spreader (على سبيل المثال ، إسفين السفلي) أو أقراص الضغط على ضغط السوائل على المقاعد. بنية أبسط ، أقل عرضة للتشويش ، ولكن الختم السفلي عند الضغط المنخفض.

 8.2BY حركة الجذعية

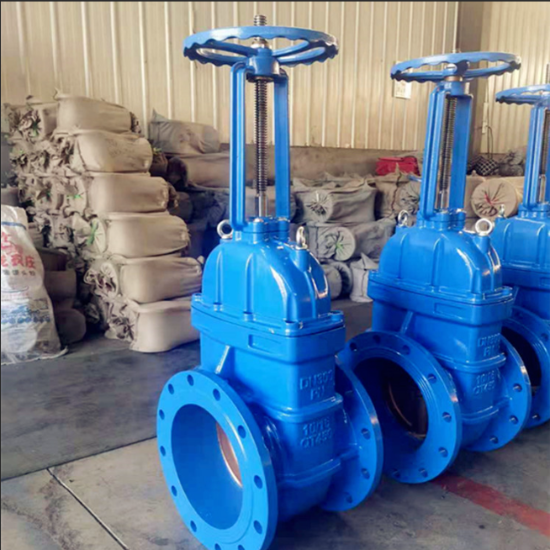

   ارتفاع الجذع (OS & Y): خيوط الجذعية خارجية. يرتفع الجذع أثناء الافتتاح ، مما يشير بصريًا. يقاوم التآكل ولكنه يتطلب تصريحًا رأسيًا.

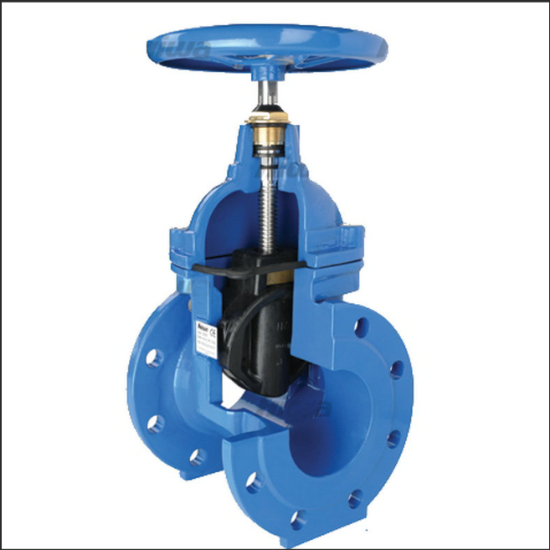

   الجذع غير المرتفع (NRS): الخيوط الجذعية داخلية. يدور STEM دون رفع ، وتوفير الفضاء الرأسي. مثالي للمناطق المحصورة (على سبيل المثال ، تحت الأرض) ولكن الموضع المخفيات ، ويتعرض الخيوط للسائل/التآكل.

9. صمامات التطبيقات النمطية مثالية للمقاومة المنخفضة والمفتوحة الكاملة/الكاملة في:

    شبكات المياه: محطات معالجة المياه ، شبكات الصرف الصحي ، البناء.

   النفط والغاز: خطوط أنابيب ، مصافي ، خطوط نقل.

   محطات توليد الطاقة: مياه الغلايات ، أنظمة البخار.

   الصناعة الكيميائية: نقل السوائل التآكل/غير التآكل (يعتمد على المواد).

   HVAC: خطوط الأنابيب الرئيسية للنظام الرئيسي.
