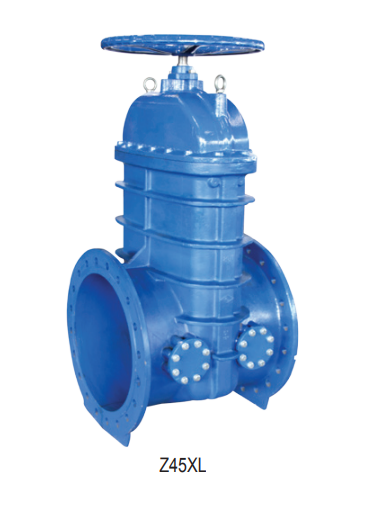

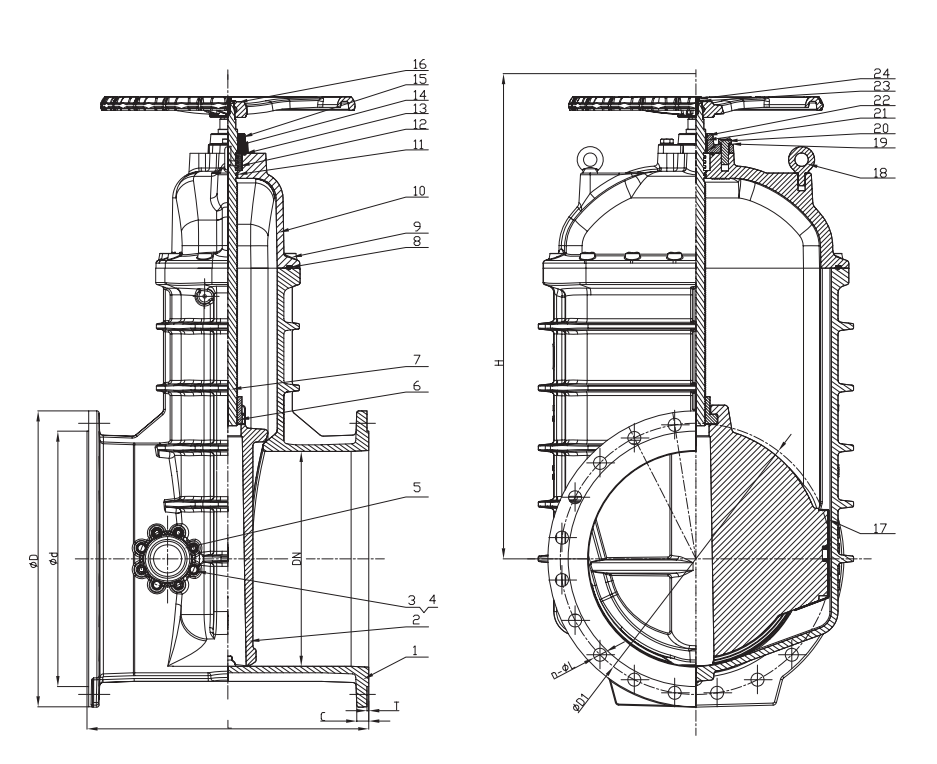

ما هو صمام بوابة NRS المرن مع منفذ الالتفاف (Z45XL)؟

النوع الأساسي والهيكل الأساسي:

هذا هو صمام بوابة. مكونه الأساسي هو بوابة/إسفين على شكل قرص تتحرك في خط مستقيم عمودي على اتجاه تدفق السوائل لفتح (مصاعد البوابة للسماح بالتدفق) أو إغلاق (تخفيض البوابة لحظر التدفق). يؤدي هذا التصميم إلى الحد الأدنى من مقاومة التدفق عند فتحه بالكامل.

تكنولوجيا الختم الرئيسية - مقعد مرن:

يستخدم الصمام تصميم مقعد مرن. هذا يعني أن حلقة ختم الصمام (المقعد) مصنوعة عادةً من المطاط عالي الجودة (مثل EPDM ، NBR) وهو مرن/مرن. عندما يغلق الصمام ، تضغط البوابة على المقعد المرن ، مما يتسبب في تشوه المطاط ويتوافق بإحكام مع حافة البوابة ، مما يخلق ختمًا موثوقًا به. يوفر هذا التصميم بعض التسامح مع الشوائب البسيطة (مثل الطمي) في خط الأنابيب ويوفر ختمًا ممتازًا ، وخاصةً لتطبيقات منخفضة أو متوسطة الضغط.

طريقة تشغيل STEM - NRS:

NRS يرمز إلى الجذع غير الصارع. عند تشغيل الصمام (عادةً عن طريق تدوير عجلة اليد أو علبة التروس) ، يدور الساق نفسه فقط ؛ لا يتحرك محوريًا لأعلى أو لأسفل. يتم تحويل حركة الدوران الجذعية إلى حركة الرفع/خفض الخطية للبوابة عبر آلية ملولبة داخلية (عادةً ما تكون بوابة الجوز). الميزة الرئيسية لهذا التصميم هي الحد الأدنى من متطلبات التخليص العامة ؛ لا يرتفع الجزء العلوي من الساق أثناء الفتح/الإغلاق ، مما يجعله مثاليًا للتركيبات المقيدة للمساحة (مثل حفر الصمام تحت الأرض).

طريقة الاتصال - مشتعلة:

مدخل وموافعي المداخل في الصمام. الشفاه هي حواف دائرية مع ثقوب الترباس. أثناء التثبيت ، تُستخدم البراغي لتوصيل الشفاه الصمام بإحكام بشفاه التزاوج المقابلة على خط الأنابيب ، مع وضع حشية بينهما لتحقيق الختم. يعد التوصيل المشهور أحد أكثر الطرق شيوعًا وموثوقية لصمامات خطوط الأنابيب ، مما يسهل التثبيت السهل ، وإزالته ، والصيانة ، وتحمل ضغوطًا أعلى وقوى شد.

الميزة الأساسية - مع منفذ الالتفاف:

هذه هي الميزة الأكثر تميزا لهذا الصمام. يحتوي على منفذ إضافي وأصغر على جسم الصمام (عادةً بالقرب من جانب المدخل أو في الوسط) ، يسمى منفذ ممر أو منفذ نزيف. عادةً ما يتم تجهيز منفذ الالتفاف هذا بصمام كرة قطر صغير أو صمام توصيل أو صمام كروي (يُعرف باسم صمام الالتفاف).

الوظائف الأساسية لمنفذ الالتفاف: موازنة الضغط عبر الصمام الرئيسي: قبل فتح صمام البوابة الرئيسي ، خاصةً عندما يكون هناك اختلاف كبير في الضغط (ضغط تفاضلي مرتفع) عبره ، يتم فتح صمام الالتفاف ببطء أولاً. يتيح هذا السائل من جانب الضغط العالي التدفق تدريجياً عبر خط الالتفاف إلى جانب الضغط المنخفض ، مما يعادل الضغط على جانبي البوابة الرئيسية. إن تخفيض عزم الدوران التشغيل وحماية الصمام: بعد معادلة الضغط ، يتم تقليل القوة (عزم الدوران) المطلوب لفتح الصمام الرئيسي بشكل كبير ، مما يجعل العملية أسهل. والأهم من ذلك ، أن هذا يمنع المخاطر المرتبطة بإجبار الصمام الرئيسي المفتوح تحت ضغط تفاضلي عالي ، مثل اهتزاز البوابة الشديد ، والتسجيل/التآكل لسطح إغلاق المقعد ، أو حتى تشوه/كسر الجذعية ، وحماية الصمام بشكل كبير وتوسيع نطاق عمره. / أخذ العينات: يمكن أيضًا استخدام صمام الالتفاف لنقل سائل التدفق الصغير أو أخذ العينات.

التشغيل والمؤشر:

عادةً ما يتم تشغيل الصمام عبر عجلة اليد المثبتة على أعلى (أحجام أصغر) أو علبة التروس (أحجام أكبر أو عند الحاجة إلى تشغيل أسهل). نظرًا لتصميم NRS ، يؤدي تدوير عمود إدخال العجلة/صندوق التروس إلى رفع/انخفاض البوابة. يتضمن الصمام عادةً مؤشر الموضع (على سبيل المثال ، المؤشر والاتصال الهاتفي) يوضح بوضوح ما إذا كان الصمام في الموضع المفتوح أو المغلق أو الوسيط.

سيناريوهات التطبيق الأساسي:

هذا الصمام مناسب بشكل خاص للتطبيقات التي تتطلب تشغيلًا متكررًا أو حيث قد يوجد ضغط تفاضلي عالي أثناء التشغيل. تشمل الاستخدامات الشائعة: شبكات إمدادات المياه (البلدية ، الصناعية): خطوط الأنابيب الرئيسية ، منافذ محطة المضخة ، صمامات عزل المنطقة ، خاصة عندما تكون مخاطر مطرقة المياه عالية أو رئيسية في حماية الصمامات الرئيسية. أنظمة حماية الإطفاء: تصريفات المضخات الحرارية ، صمامات التحكم الرئيسية ، مما يضمن إجراء ضغوط آمنة وموثوقة أثناء حالات الطوارئ.

تعيين النموذج - Z45XL:

Z45XL هو تعيين نموذج نموذجي لهذا النوع من الصمامات تحت المعيار الوطني الصيني (GB): Z: يمثل صمام البوابة (ZHA FA - 闸阀) .4: يمثل الاتصال الحاد. 5: يمثل التشغيل عبر ترس المراهقة (أو يدل على تشغيل علبة التروس على نطاق واسع ، وتوضيحه من 3 ترس وردية). في المنتجات الفعلية ، قد تستخدم الأحجام الأصغر عجلًا يدويًا مباشرةً ، ولكن قد لا يزال النموذج يحتفظ برقم السلسلة. xl: عادة ما يدل على أن الصمام يتميز بمقعد مرن (xing - 弹性) ويتضمن منفذًا تجاوزًا (طويل - 旁通). هذا هو المعرف الرئيسي الذي يميز هذا النموذج من صمام بوابة مقعد قياسي مرن (على سبيل المثال ، Z45x - مقعد مرن فقط ، لا تجاوز).
