عداد المياه الحجمي
يعتبر قياس عداد المياه الحجمي أكثر دقة من قياس عداد المياه النفاث المتعدد.
سيكون خطأ القياس في عداد المياه النفاث المتعدد خطأ بنسبة ± 2%، في حين أن الخطأ في عداد المياه الحجمي يمكن أن يكون كذلك
يتم التحكم فيه عند مستوى ± 0.5% أو حتى أقل.
حالة التسليم:
►المقاس: DN15، DN20
◀ الحد الأقصى لضغط العمل: PN16
◀ فقدان الضغط: .0.063Mpa
◀ درجة حرارة الماء: T30، T50
◀ المعايير: ISO4064.الفئة ج
◀R :R160(R=Q3/Q1)(اختياري)
◀ التثبيت: أفقيًا أو رأسيًا أو مائلًا
◀ طريقة الاتصال: خيط BSP

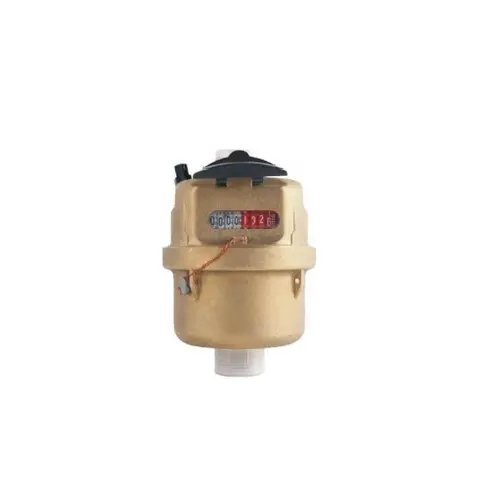

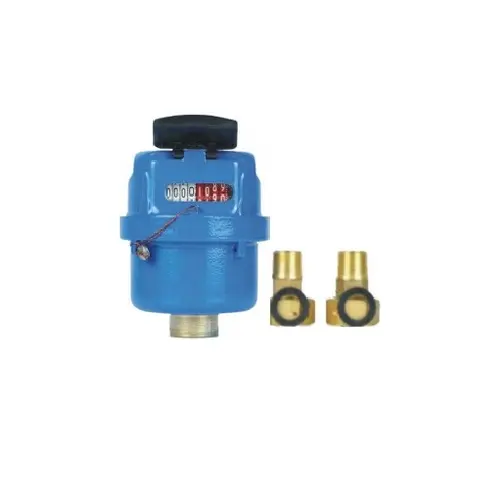

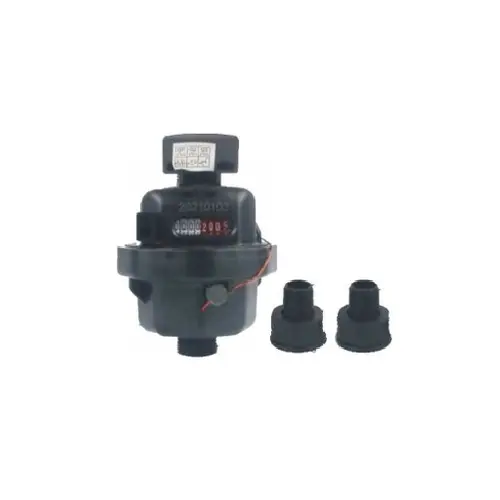

◀ يمكن اختيار الجسم من النحاس والنحاس مع مادة تمهيدية وABS.
اعتماد مكبس دوار حجمي، أكثر دقة للقياس؛
◀ حساسية أفضل
◀ نطاق تدفق كبير
◀ تركيب متعدد الزوايا
◀ يمكن إضافة جهاز إرسال عن بعد عند الطلب

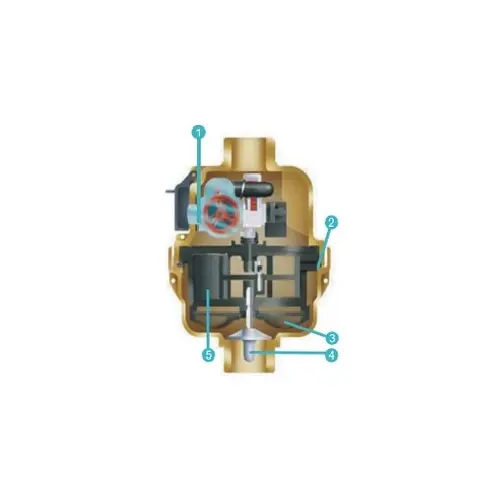

الهيكل الداخلي لعداد المياه:
1. من السهل قراءة التسجيل
2. "س" خاتم الختم
3. مصفاة
4. صمام عدم الرجوع الاختياري

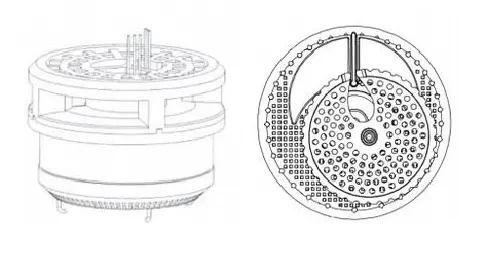

5. تصميم المكبس المخدد يعطي عمر عمل طويل ويقلل من الانسداد

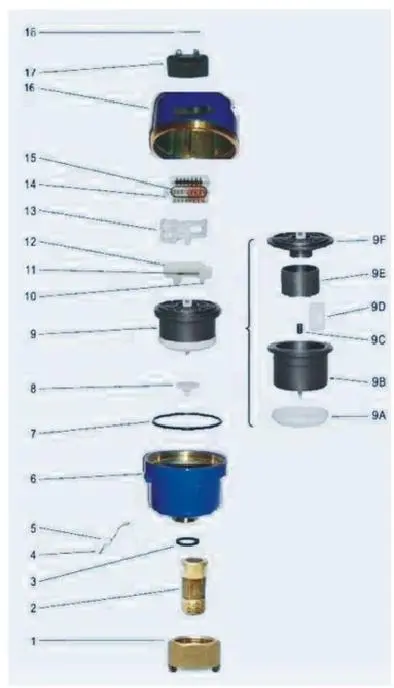

| شفرة | وصف | كمية |
| 1 | بندق | 2 |
| 2 | اقتران | 2 |
| 3 | طوقا | 2 |
| 4 | الأسلاك النحاسية | 1 |
| 5 | ختم الرصاص | 1 |
| 6 | الجسم السفلي | 1 |
| 7 | يا الدائري | 1 |
| 8 | صمام عدم العودة | 1 |
| 9A | مصفاة | 1 |
| 9 ب | غرفة | 1 |
| 9C | شجيرة | 1 |
| 9د | لوحة التقسيم | 1 |
| 9E | مكبس | 1 |
| 9F | غطاء | 1 |
| 10 | إطار المشبك | 1 |
| 11 | ربيع | 1 |
| 12 | المشبك المنزلق | 1 |
| 13 | تجميع ناقل الحركة | 1 |
| 14 | يسجل | 1 |
| 15 | يا الدائري | 1 |
| 16 | الجزء العلوي من الجسم | 1 |
| 17 | غطاء | 1 |
| 18 | دبوس المفصلي | 1 |

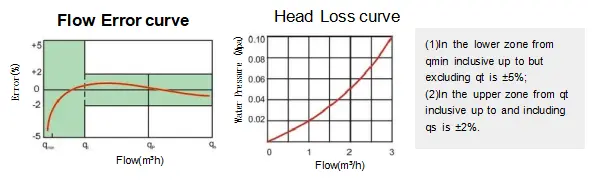

المعلمات المترولوجية الرئيسية:
| مقاس | فصل | ص(Q3/Q1) | Q4 (م³/ساعة) | Q3 (م³/ساعة) | Q2 (لتر/ساعة) | Q1 (لتر/ساعة) |
| DN15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

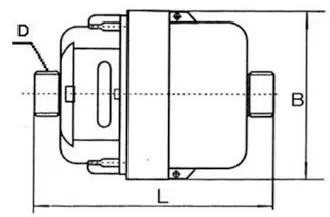

حجم عداد المياه وتفاصيل التعبئة:
| مقاس | طول (مم) | واسع / العرض (مم) | اتصال خيط | وزن (كجم) |
| DN15 | 115 | 95 | جي3/4ب | 1 |
| مقاس | حجم المنتج (سم) | وزن المنتج (كجم) | الحزم في 1 كرتونة | حجم الكرتون (سم) | الوزن الإجمالي ل 1 كرتون (كجم) |
| DN15 | 11.5*20.9*9 | 1.1 | 10 | 44.5*26.5*12 | 11 |
