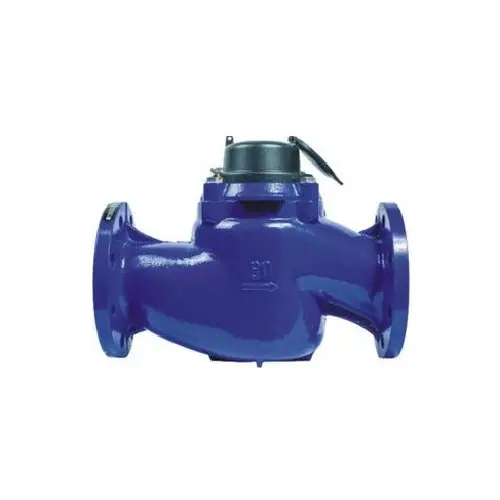

عداد المياه Woltman WS-40-200

الاستخدام: عداد المياه woltman العمودي هو نوع من عداد المياه woltman (الجناح اللولبي). عداد المياه ذو الجناح اللولبي ، المعروف أيضًا باسم عداد المياه Woltmann ، هو نوع من عدادات المياه السريعة ، وهو مناسب للاستخدام في خطوط الأنابيب ذات القطر الكبير. يتميز بقدرة تدفق كبيرة وفقدان ضغط صغير.

إرسال استفسار

وصف المنتج

الشروط المطبقة:

المواد: غلاف من الحديد الزهر

◀ الماء البارد: 0.1~30 درجة مئوية

◀ الماء الساخن: 0.1~90 درجة مئوية

◀ ضغط العمل: 1.0 ميجا باسكال

طريقة التثبيت:

1. التثبيت الأفقي.

2. لا يلزم وجود فلتر مياه إضافي.

3. مدخل/مخرج عداد المياه لا يحتاج إلى متطلبات قسم الأنابيب المستقيمة.

صفات:

1. لا توجد آلية لنقل التروس الدودية، المكره يقود العداد مباشرة، كفاءة نقل عالية وتدفق بدء منخفض.

2. مجموعة واسعة، ومناسبة للمناسبات مع تغيير تدفق كبير.

3. كشف التدفق الكامل، دقة قياس عالية.

4. هيكل النقل المغناطيسي الجاف يضمن أن العداد نظيف وواضح.

5. تعرض العجلة الرقمية الموسعة المكونة من ستة أرقام القراءة، وتكون القراءة أكثر وضوحًا.

6. هيكل حركة القياس القابل للفصل مناسب للصيانة.

7. هيكل التعديل الداخلي لمنع تعديل العداد الخاص.

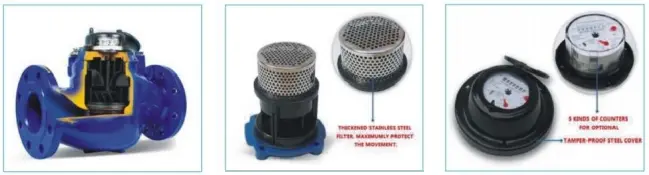

8. المدمج في شاشة مرشح الفولاذ المقاوم للصدأ يحمي بشكل فعال آلية القياس.

9. نظام التحمل العالي المقاوم للتآكل (محمل الجوهرة لأداة الطيران + عمود الكربيد الأسمنتي عالي المقاومة للتآكل) يضمن ثبات المنتج وموثوقيته على المدى الطويل ويحسن بشكل كبير الحد الأقصى لتدفق المنتج.

10. يتم تطبيق مثبتات الفولاذ المقاوم للصدأ ومسحوق راتنجات الإيبوكسي داخل وخارج الغلاف لزيادة منع الصدأ وإطالة عمر خدمة المنتج؛ غطاء واقي اختياري مضاد للتحديق (يمنع المستخدمين من تفكيك الحركة دون إذن، أو إتلاف آلية القياس أو تغييرها، ولعب دور الماء المضاد للسرقة إلى أقصى حد).

المعلمة التقنية:

DN (مم)	نطاق التدفق	الحد الأقصى للتدفق Q4	التدفق المشترك س3	تدفق الحدود Q2	الحد الأدنى من التدفق Q1	الحد الأدنى قراءة	الحد الأقصى قراءة
DN (مم)	س3/س1	م³/ساعة				م³
40	50/200	50	40	1.28/1.25	0.8/0.2	0.0001	999، 999
50	50/200	50	40	1.28/1.25	0.8/0.2	0.0001	999، 999
80	50/200	80	63	2.0/2.0	1.26/0.32	0.0001	999، 999
100	50/200	125	100	3.2/3.12	2.0/0.5	0.0001	999، 999
150	50/200	312	250	8.0/7.88	5.0/1.25	0.0001	999، 999
200	50/200	500	400	12.8/12.5	8.0/2.0	0.0001	999، 999

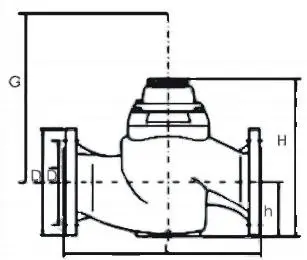

البعد والوزن الكلي:

الاسم المميز (مم)	طول	ارتفاع		شفة الاتصال			الوزن المرجعي
الاسم المميز (مم)	ل (مم)	ح (مم)	ح (مم)	شفة الخارجي القطر	القطر المركزي لثقب الترباس D1 (مم)	عدد ربط البراغي	كجم
40	280	228	85	150	110	4 * م16	11.6
50	280	228	85	165	125	4 * م16	12
80	370	282	103	200	160	8 * م16	21.3
100	370	303	114	220	180	8 * م16	25
150	500	430	155	285	240	8*م20	68.2
200	500	505	190	340	295	12*م20	99.8

أ.الحد الأقصى للخطأ المسموح به للمنطقة المنخفضة (Q1≥Q

ب. عندما تكون درجة حرارة الماء أقل من 30 درجة مئوية،

الحد الأقصى للخطأ المسموح به في المنطقة العالية (Q2 ≥Q ≥ Q4) هو ± 2٪ عندما تكون درجة حرارة الماء> 30 درجه مئوية،

الحد الأقصى للخطأ المسموح به في المنطقة العالية (Q2 ≥Q ≥Q4) هو ± 3٪
