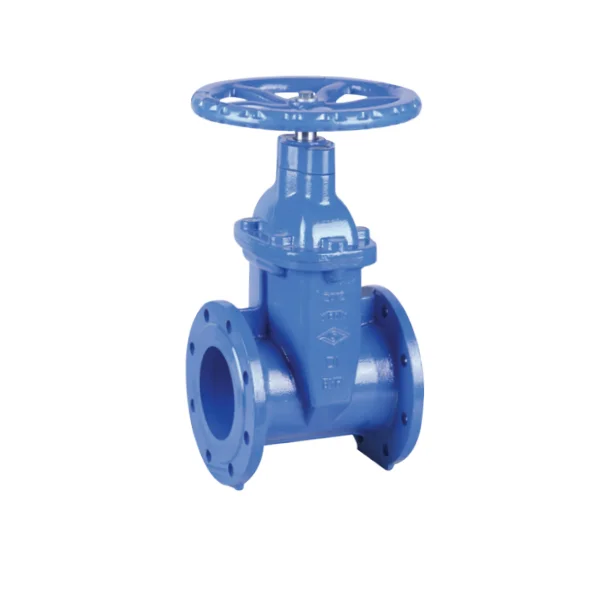

BS 5163 صمام بوابة NRS RESELINT
Model:(Z45X) PN25
Z45x BS 5163 حافز صمام بوابة NRS PN25
• ينتهي الاتصال: شفة إلى BS EN 1092-2: 1997
• ضغط العمل: PN25
• نطاق درجة الحرارة: 0 ℃- 100 ℃
• الطلاء: اندماج طلاء الايبوكسي المستعبدين وفقًا لـ ANSI/AWWA C550
• ضغط العمل: PN25
• نطاق درجة الحرارة: 0 ℃- 100 ℃
• الطلاء: اندماج طلاء الايبوكسي المستعبدين وفقًا لـ ANSI/AWWA C550

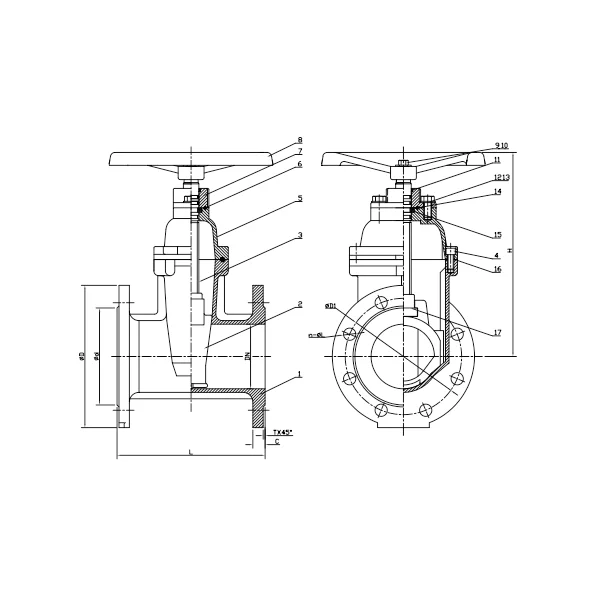

مواصفات المواد
|
الجزء رقم |
جزء |
المواصفات القياسية |
خيارات |
|
1 |
جسم الصمام |
EN-GJS-450-10 |
|
|
2 |
قرص إسفين مرن |
EN-GJS-450-10+EPDM |
|
|
3 |
ينبع |
الفولاذ المقاوم للصدأ |
SS304 ، SS316 ، SS420 ، SS431 |
|
4 |
الترباس |
مطلي بالزنك الصلب الكربوني |
SS304 ، SS16 |
|
5 |
غطاء محرك السيارة |
EN-GJS-450-10 |
|
|
6 |
O-Ring |
NBR |
EPDM |
|
7 |
غدة |
EN-GJS-450-10 |
|
|
8 |
العجلة |
EN-GJS-450-10 |
مضغوط الصلب |
|
9 |
الترباس |
مطلي بالزنك الصلب الكربوني |
SS304 ، SS16 |
|
10 |
غسالة فلوريدا |
مطلي بالزنك الصلب الكربوني |
SS304 ، SS16 |
|
11 |
ماسحة الحلقة |
NBR |
EPDM |
|
12 |
الترباس |
مطلي بالزنك الصلب الكربوني |
SS304 ، SS16 |
|
13 |
غسالة مسطحة |
مطلي بالزنك الصلب الكربوني |
SS304 ، SS16 |
|
14 |
O-Ring |
NBR |
EPDM |
|
15 |
دفع غسالة |
النحاس HPB59-1 (النوع أ) غير متوفر (النوع ب) |
|
|
16 |
غاز غطاء المحرك |
EPDM |
NBR |
|
17 |
إسفين الجوز |
النحاس HPB59-1 |
البرونز ZQSN5-5-5 |
ملاحظة: لطلب المواد الخاصة بخلاف المواصفات القياسية ، يرجى الإشارة بوضوح إلى قائمة الاستفسار أو الطلب.
|
DN |
PN |
الأبعاد (مم) |
||||||||
|
بوصة |
مم |
|
L |
H |
D |
D1 |
d |
C |
T |
N -φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
