الاختلافات في الهيكل بين الصمامات الزجاجية وصمامات البوابة

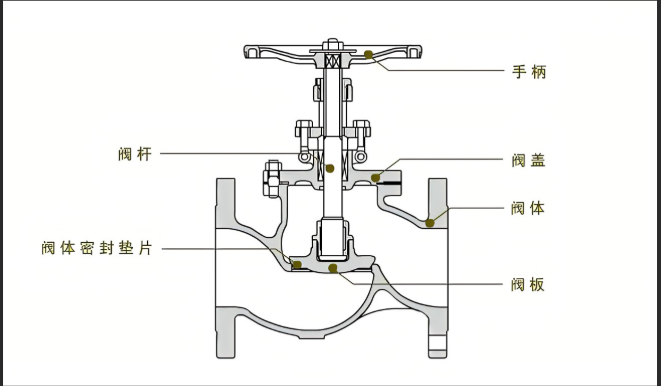

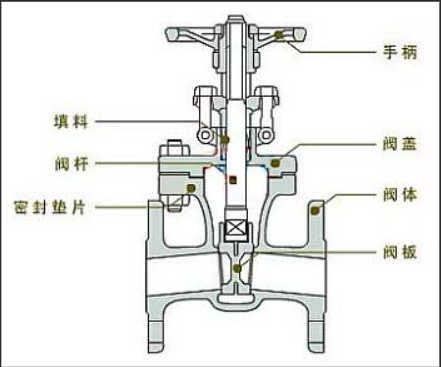

    1. الاختلاف الأساسي في آلية الإغلاق ، الجزء الأساسي المتحرك من البوابةصمامهي لوح بوابة ، وعادة ما تكون على شكل إسفين (على الرغم من وجود تصاميم متوازية أو مرنة). تتحرك هذه البلاطة عموديًا على اتجاه تدفق السوائل-تخيل المقصلة العمودية التي ترتفع للسماح بالتدفق المباشر أو القطرات لمنع الممر. في المقابل ، يعمل صمام الكرة الأرضي عبر قرص (أو قابس/poppet) ، وغالبًا ما يكون على شكل قرص أو مخروطي أو يشبه الإبرة. حركتها موازية لاتجاه التدفق ، تعمل مثل مكبس يمسح لأسفل في مقعد الصمام للإغلاق أو التراجع لأعلى لفتح.

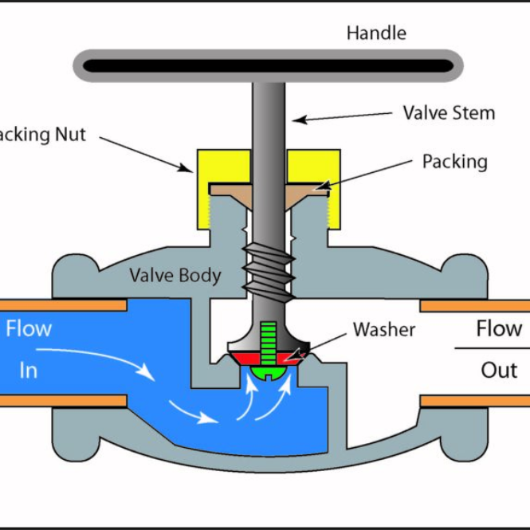

    2. تصميم مسار التدفق الداخلي يؤثر بشكل مباشر على شكل الصمام ومقاومة السوائل. تتميز صمامات البوابة بمسار تدفق مستقيم ومتماثل. عند فتحها بالكامل ، تنحرف البوابة إلى غرفة فوق التجويف ، مما يسمح للسوائل بالمرور دون عوائق مثل قسم الأنابيب المستقيمة ، مما يؤدي إلى مقاومة تدفق ضئيلة. ومع ذلك ، فإن صمامات Globe تعمل على إجبار السائل من خلال مرور "S" أو "Z" على شكل. يتغير اتجاه التدفق بشكل حاد (عادةً ما يتجه إلى الأعلى ، أو العكس) ، مع تقييد التجويف في مقعد الصمام. هذا التصميم بطبيعته يخلق مقاومة تدفق كبيرة وانخفاض الضغط.

    3. ملف تعريف الجسم واتجاه التدفق متطلبات المسار يملي مظهر الجسم. أجسام صمام البوابة متماثلة وسطوبية ، مع توافق الشفاه محوريًا. لا يفرض مسار التدفق المستقيم ثنائي الاتجاه أي متطلبات اتجاه التدفق - يؤدي fluid بشكل متطابق في أي من الاتجاهين عند فتحه بالكامل. أجسام صمامات الكرة الأرضية غير متناظرة ، حيث تعرض انتفاخًا مركزيًا مميزًا أو نتوءًا لاستيعاب مسار التدفق المنحني. من الأهمية بمكان ، فرض قواعد اتجاه تدفق صارمة: معظمهم يتبعون "lioh" (السائل في القرص أدناه ، خارج القرص). يتميز الجسم بسهم تدفق. التثبيت العكسي يسبب فشل الختم أو عزم دوران التشغيل العالي أو الضرر.

    4. تؤثر آلية السفر الجذعية وصمام الارتفاع على السفر الجذعي والأبعاد الشاملة. لفتح بالكامل ، يجب أن يرفع صمام البوابة بوابته فوق قطر التجويف الكامل - وهي ضربة طويلة للصمامات الكبيرة. تصاعد التصميمات الجذعية تظهر امتداد الجذعية المرئية ؛ سيقان غير المرتدة تخفي السفر الداخلي. تحتاج صمامات Globe إلى ~ 25 ٪ فقط من رفع تجويف المقاعد للفتح الكامل (حيث تتوسع مساحة التدفق بسرعة بعد الرفع الأولي). وبالتالي ، فإن السفر الجذعية أقصر. ومع ذلك ، فإن تصميم "S" -Path يجعل أجسام صمامات Globe أطول (من خط الوسط المدخل إلى أعلى غطاء محرك السيارة) من صمامات البوابة ذات الحجم المتساوي ، وظهرت "Bulkier".

    5. تختلف بنية الختم وطرق واجهات السطوح بشكل كبير. تختم صمامات البوابة من خلال مناطق ملامسة واسعة بين جانبي البوابة ومقاعد الجسم المقابلة. بوابات إسفين تحقيق الإغلاق عن طريق الإقامة الميكانيكية. تستخدم البوابات الموازية الاتصال القسري على المقاعد. هذا يخلق واجهات ختم كبيرة. ختم صمامات الكرة الأرضية على طول خط اتصال مركّز بين حافة القرص (مخروطية/ كروية) ومقعد صمام على شكل حلقة. تضغط القوة لأسفل من الساق على القرص في المقعد ، مما يمكّن التلامس الخط أو الوجه الضيق مع الحد الأدنى من مساحة السطح.
