صمام جلوبل ： رفع واحد ، يتوقف التدفق ؛ صفر السحب ، الذهاب الكامل.

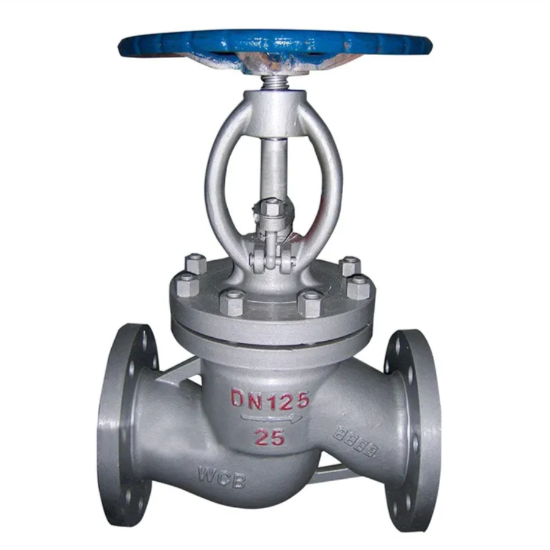

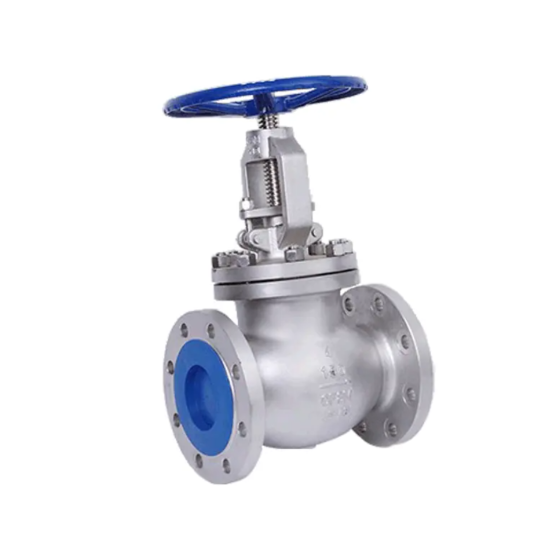

             الغلوب صمام، المعروف أيضًا باسم صمام التوقف أو العزلةصمام، هو نوع شائع للغاية ويستخدم على نطاق واسع من الصمام. تتمثل وظيفتها الأساسية في فتح أو إيقاف ممر السائل بواسطة حركة الخطية (لأعلى) لقرص (عنصر الإغلاق) على طول خط الوسط للمقعد (سطح الختم). يعكس اسم "Globe Valve" بشكل حدسي للغاية غرضه الأساسي - لإغلاق أو توصيل تدفق السوائل تمامًا ، بدلاً من تنظيم التدفق بشكل أساسي (على الرغم من أن بعض التصميمات تسمح بدرجة معينة من التنظيم).

 1. المكونات الهيكلية الرئيسية ：

  الجسم: القشرة الخارجية التي تحتوي على ممرات السوائل والمقعد. يحدد شكل الجسم (عادةً النمط الكروي أو "Y") اتجاه التدفق والمقاومة. عادة ما تكون منافذ المدخل والمنفذ في الخط (نمط مستقيم) أو بزاوية (نمط زاوية).

  بونيت: يتصل بالجسم ، ويشكل غرفة مغلقة تضم الجذع والمكونات الأخرى. عادةً ما تكون مثبتة على الجسم بختم حشية.

  القرص (المكونات): عنصر الإغلاق الحرج. يتميز الجزء السفلي به بسطح ختم (مسطح أو مخروطي أو كروي) مطابق بدقة المقعد. يتم تحريك القرص بواسطة الجذع.

  المقعد: سطح ختم على شكل حلقة ثابتة داخل مرور الجسم. عندما يخفض القرص ، يقوم سطح الختم بالاتصال الضيق بسطح المقعد لتشكيل ختم.

  STEM: قضيب يربط القرص بآلية التشغيل (العجلة اليدوية ، المحرك). يؤدي تدوير العجلة اليدوية إلى تحريك الجذع خطيًا (عادةً عن طريق آلية المسمار الجذعية الصاعدة) ، ورفع القرص أو خفضه.

  العجلة اليدوية (أو المحرك): بالنسبة للتشغيل اليدوي ، فإن تدوير العجلة اليدوية يدفع الجذع. يمكن أيضًا توصيلها بالمشغلات الكهربائية أو الهوائية أو الهيدروليكية للتشغيل الآلي.

  صندوق الحشو: يقع داخل غطاء محرك السيارة ، المحيط بالساق. مليئة بمواد التعبئة المرنة (على سبيل المثال ، الجرافيت ، PTFE) وضغطها غدة لمنع تسرب السوائل على طول الجذع.

  الجوز / النير الجذعية: بالنسبة لارتفاع صمامات كرة الساق ، يتم توصيل العجلة اليدوية بجوز جذع مثبت على نير. تدوير العجلة اليدوية يحوّل الجوز الجذعي ، مما يؤدي إلى ساق ملولب لأعلى أو لأسفل.

2. مبدأ العمل (جوهر):

   عملية الافتتاح: تدوير العجلة العكسية في اتجاه عقارب الساعة. يتحول الجوز الجذعي ، مما تسبب في تحرك الجذع لأعلى. الجذع يرفع القرص بعيدا عن المقعد. مع ارتفاع القرص ، تزداد مساحة التدفق بين القرص والمقعد تدريجياً ، مما يسمح للسائل بالتدفق عبر الصمام أدناه (أو أعلى ، اعتمادًا على التصميم) على المقعد.

   عملية الإغلاق: قم بتدوير العجلة اليدوية في اتجاه عقارب الساعة. يتحول الجوز الجذعية ، وقيادة الجذع لأسفل. يدفع الجذع القرص لأسفل حتى يضغط سطح الختم بإحكام على سطح ختم المقعد. يؤدي تطبيق القوة الكافية إلى إنشاء ختم ميكانيكي بين السطحين المتزايدين بدقة ، مما يمنع مرور السوائل.

   النقطة الرئيسية: يتم تحقيق فتح وإغلاق صمام الكرة الأرضية من خلال الإزاحة الخطية (الرفع/خفض) القرص. يعتمد الختم على قوة الضغط العمودية التي يطبقها القرص على المقعد.

3. تصميم الاتجاه التصميم

التدفق أسفل القرص (التدفق القياسي-التدفق إلى المهد): هذا هو التصميم الأكثر شيوعًا. يدخل السائل أسفل القرص ويخرج فوقه.

   المزايا: في الوضع المغلق ، يعمل ضغط السوائل أسفل القرص ، مما يساعد على إجباره على إحكام على المقعد ، مما يعزز الختم. يتطلب فتح الصمام قوة تشغيل أقل نسبيًا (ضغط السوائل يساعد في رفع القرص).

   القيرارات: مسار التدفق متعرج ("S" على شكل) ، مما يؤدي إلى مقاومة التدفق العالية. يمكن للتجويف أسفل المقعد فخ الرواسب.

التدفق فوق القرص (التدفق العكسي-التدفق إلى فتح): يدخل السائل فوق القرص ويخرج أسفله.

   المزايا: لا يتعرض صندوق الساق والحشو لضغط النظام في تجويف الصمام (الضغط أعلى من القرص) ، وربما يمتد عمر التعبئة. أقل عرضة لتراكم الرواسب أسفل المقعد.

   العيوب: عند الإغلاق ، يعمل ضغط السوائل فوق القرص ، ويحاول رفعه عن المقعد ، ويعيق الختم. يتطلب الفتح التغلب على ضغط السوائل ، مما يتطلب قوة تشغيل أكبر. يستخدم عادة لتطبيقات محددة فقط (على سبيل المثال ، صمامات الصرف ، خدمة خاصة).

عادة ما يشار إلى اتجاه التدفق بواسطة سهم على جسم الصمام. يجب أن يتبع التثبيت هذا الاتجاه بصرامة!

4. خصائص:

المزايا:

   الإغلاق الممتاز: منطقة اتصال كبيرة بين أسطح القرص وختم المقاعد ، ختم ميكانيكي قوي ، عند إغلاقه ، تسرب منخفض (يمكن تحقيق ANSI Class VI) ، وهو مثالي للتطبيقات التي تتطلب إغلاقًا ضيقًا.

   سهلة الصيانة: من السهل نسبيًا لإصلاح القرص والمقعد (غالبًا ما تكون الصمامات قابلة للإصلاح). بعض التصميمات تسمح صيانة في الخط.

   السكتة الدماغية القصيرة: يسافر القرص من مفتوح كامل إلى إغلاق كامل (عادةً ما يكون قطره ~ 1/4) ، مما يؤدي إلى أوقات الفتح/الإغلاق المعتدلة.

   قدرة الاختناق المعتدلة: على الرغم من أنها ليست جيدة مثل صمامات التحكم المخصصة (على سبيل المثال ، V-Port Ball ، قابس غريب الأطوار) ، يمكن استخدام صمامات Globe لتنظيم التدفق عن طريق تغيير موضع القرص ، وخاصة بالقرب من الوضع المغلق حيث تكون دقة التحكم أفضل. التآكل أثناء الاختناق أقل حدة من صمامات البوابة.

   التطبيق متعدد الاستخدامات: مناسب لمختلف السوائل بما في ذلك البخار والماء والزيت والغاز والوسائط المسببة للتآكل (مع اختيار المواد/الختم المناسب).

عيوب:

   انخفاض الضغط العالي: يؤدي مسار التدفق على شكل "STATURES" إلى فقدان ضغط كبير ، مما يؤدي إلى ارتفاع استهلاك الطاقة. غير مناسب لمتطلبات المقاومة المنخفضة.

   عزم الدوران العالي التشغيل: يتطلب فتح والإغلاق (خاصة بالقرب من نهاية السكتة الدماغية) التغلب على ضغط السوائل والاحتكاك السطحي ، مما يؤدي إلى عزم الدوران العالي (خاصة بالنسبة للأحجام الكبيرة/الضغوط العالية) ، وغالبًا ما تتطلب مشغلي التروس.

   التشغيل البطيء نسبيًا: على الرغم من أن السكتة الدماغية قصيرة ، فإن عملية العجلة متعددة الدوران تجعلها أبطأ من صمامات الدوران (الكرة ، الفراشة).

اتجاه التدفق الحرج: يجب أن يتبع اتجاه التثبيت بدقة سهم التدفق (عادةً ما يكون التدفق تحت الدفق). التثبيت غير الصحيح يؤثر بشدة على قوة الختم والتشغيل.

مصائد التجويف سائل: بالنسبة لصالح تدفق التدفق الأفقي ، يمكن أن يرتدي تجويف الجسم السائل السائل ، أو المخاطرة بالتجميد في البيئات الباردة أو التسبب في مشكلات تشغيلية مع وسائط معينة.

5. التطبيقات النمطية:

   أنظمة الأنابيب التي تتطلب عزلًا موثوقًا وإغلاقًا ضيقًا (على سبيل المثال ، مياه التغذية المرجل ، أنظمة البخار ، العمليات الكيميائية).

   التطبيقات التي تحتاج إلى بعض قدرة تنظيم التدفق (على سبيل المثال ، مياه التبريد ، الخطوط المساعدة).

   أنظمة الضغط العالي (الهيكل يتعامل مع الضغط بشكل جيد).

   المواقف ذات متطلبات التسرب الخارجية الصارمة (ختم التعبئة موثوق به ويمكن ضبطه/استبداله عبر الإنترنت).

   شائع جدًا في أنابيب التجويف الصغيرة (DN50 / NPS 2 وتحت).

6.غلوب صماممبدأ العمل

   الإجراء الأساسي: الحركة الخطية الرأسية (الرفع/خفض) القرص.

   مبدأ الفتح: قم بتدوير العجلة اليدوية (أو تحركات المحرك) → تحركات الجذعية لأعلى ← رفع القرص قبالة المقعد → تفتح تدفق التدفق → تدفقات السوائل.

   مبدأ الإغلاق: تدوير العجلة اليدوية (أو تحركات المحرك) → يتحرك الجذعية لأسفل → ضغوط القرص مقابل المقعد → أسطح الختم تجعل التلامس الضيق → ممر التدفق مغلقًا ميكانيكيًا.

   مبدأ الختم: يعتمد على القوة الهابطة التي يتم تطبيقها بواسطة الجذع لإنشاء قوة ضغط كافية بين سطح ختم القرص وسطح إغلاق المقعد ، مما يشكل ختمًا معدنًا إلى معدن أو معدن إلى ناعم.

   تأثير اتجاه التدفق: تحت التدفق القياسي (التدفق تحت الدفق) ، يساعد ضغط السوائل على الختم أثناء الإغلاق. تحت التدفق العكسي (التدفق المفرط) ، يعيق ضغط السوائل الختم ويزيد من قوة الفتح.
