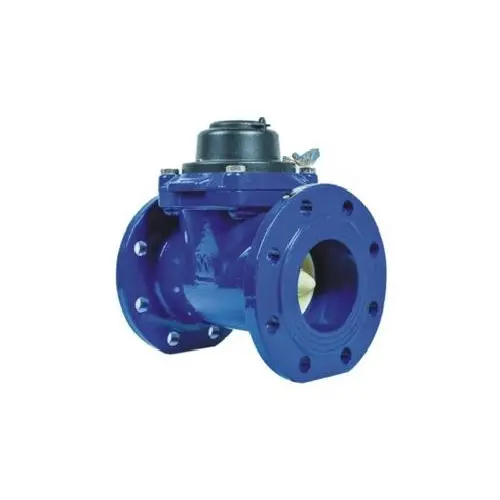

وولتمان عداد المياه
يمكن تقسيم عداد المياه Woltman Helix إلى عداد مياه Helix Woltman الأفقي (WPH) والحلزون الرأسي
Woltman عداد المياه (WS) وفقا لاختلاف الهيكل الداخلي لعداد المياه، ولكن عدادات المياه
مثبتًا أفقيًا، ميزة عداد المياه Woltman العمودي (WS) هي نطاق تدفق أوسع (R80 / R160 / R200). لا يحتاج التثبيت إلى المتطلبات الصارمة لقسم الأنابيب المستقيمة والمرشح الخارجي.
الاستخدام: يتم استخدام عداد المياه الأفقي woltman لقياس التدفق الإجمالي لخط أنابيب التدفق الكبير. وهو مناسب بشكل خاص لأنابيب إمدادات المياه الرئيسية والطلب على مياه التعدين للمحطات الكبيرة. السمات الرئيسية هي قدرة دوران كبيرة، حجم صغير، هيكل مدمج، سهل الاستخدام والصيانة.
الشروط المطبقة:
◀ الحجم: DN40~DN600
◀الخامة: هيكل من الحديد الزهر
◀ الماء البارد: 0.1~30 درجة مئوية
◀ الماء الساخن: 0.1~90 درجة مئوية
◀ ضغط العمل: 1.0 ميجا باسكال/1.6 ميجا باسكال
طريقة التثبيت:
1. التثبيت الأفقي.
2. مطلوب فلتر مياه إضافي.
3. مدخل/مخرج عداد المياه يحتاج إلى قسم أنبوب مستقيم U10/D5.
صفات:
1. هيكل النقل المغناطيسي الجاف يضمن أن العداد نظيف وواضح.
2. سعة تدفق كبيرة، فقدان ضغط صغير ومنحنى أداء مستقر.

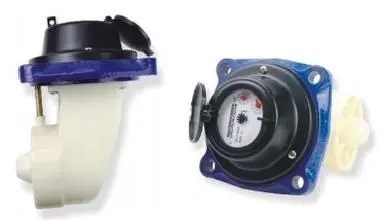

3. حركة القياس قابلة للاستبدال وسهلة التفكيك.
4. يتم رش مثبتات الفولاذ المقاوم للصدأ ومسحوق راتنجات الايبوكسي داخل وخارج الغلاف لتحقيق أقصى قدر من الوقاية من الصدأ وإطالة عمر خدمة المنتج.
5. آلية القياس لديها عالمية جيدة، اتصال مغناطيسي، مقاومة الإرسال الصغيرة، عملية حساسة وموثوقة.
6. العداد مختوم بالفراغ، ومضاد للتكثيف والانحلال، ويمكن أن يحافظ على القراءة واضحة ودقيقة على مدار السنة.
المعلمة التقنية:
|
الاسم المميز (مم) |
نطاق التدفق |
الحد الأقصى س 4 |
شائع تدفق س3 |
الحدود Q |
الحد الأدنى س1 |
الحد الأدنى قراءة |
الحد الأقصى قراءة |
|
س3/س1 |
m |
³/ساعة |
م³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999,999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999,999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999,999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999,999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9,999,999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9,999,999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9,999,999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9,999,999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999,999,999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999,999,999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999,999,999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999,999,999 |
البعد والوزن الكلي:
|
الاسم المميز (مم) |
طول |
ارتفاع |
|
شفة الاتصال |
الوزن المرجعي |
|
|
لتر (مم) |
همم) |
شفة الخارجي القطر |
قطر المركز ثقب الترباس D1 (مم) |
عدد ربط البراغي |
كجم |
|
|
40 |
200 |
198 |
150 |
110 |
4-م16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-م16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-م16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-م16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-م16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-م20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-م20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-م20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-م24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-م20/16-م24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-م24/16-م24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-M24/20-M27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-م24/20-م30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-M27/20-M33 |
520 |

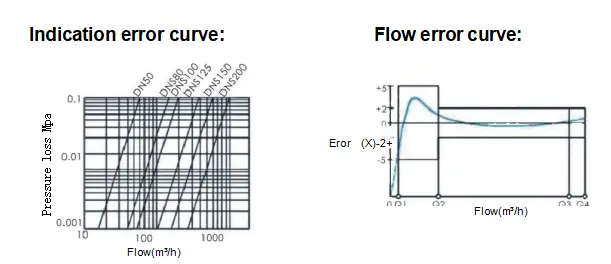

أ.الحد الأقصى للخطأ المسموح به للمنطقة المنخفضة (Q1≥Q ب. عندما تكون درجة حرارة الماء أقل من 30 درجة مئوية، الحد الأقصى للخطأ المسموح به في المنطقة العالية (Q2 ≥Q ≥ Q4) هو ± 2٪ عندما تكون درجة حرارة الماء> 30 درجه مئوية، الحد الأقصى للخطأ المسموح به في المنطقة العالية (Q2 ≥Q ≥Q4) هو ± 3٪
