ما هو نوع y من مصفاة؟

الص مصفاة Y-typeيقف كجهاز الترشيح الميكانيكي الأكثر استخدامًا على نطاق واسع في أنظمة الأنابيب الصناعية ، وهو اسمه المستمد من التكوين المميز على شكل Y لسكنه. تتمثل وظيفتها الأساسية في اعتراض الشوائب الجسيمية الصلبة داخل السوائل (مثل الصدأ ، أو خبث اللحام ، أو مقياس الأنابيب ، أو مخلفات العملية) من خلال شاشة مصفاة داخلية ، وبالتالي حماية المعدات المصب (المضخات ، الصمامات ، عدادات التدفق ، المبادلات الحرارية ، إلخ) من التآكل أو الانسداد. يتضمن مبدأ التشغيل: السائل الذي يدخل في غلاف مصفاة عبر المدخل ، يتدفق عبر شاشة أسطواني زاوية حيث يتم احتجاز الملوثات على السطح الداخلي ، بينما يمر السائل النظيف عبر فتحات الشبكة إلى المخرج. يمكن إزالة الحطام المتراكم عن طريق فتح صمام التصريف يدويًا أو تلقائيًا في الأسفل.

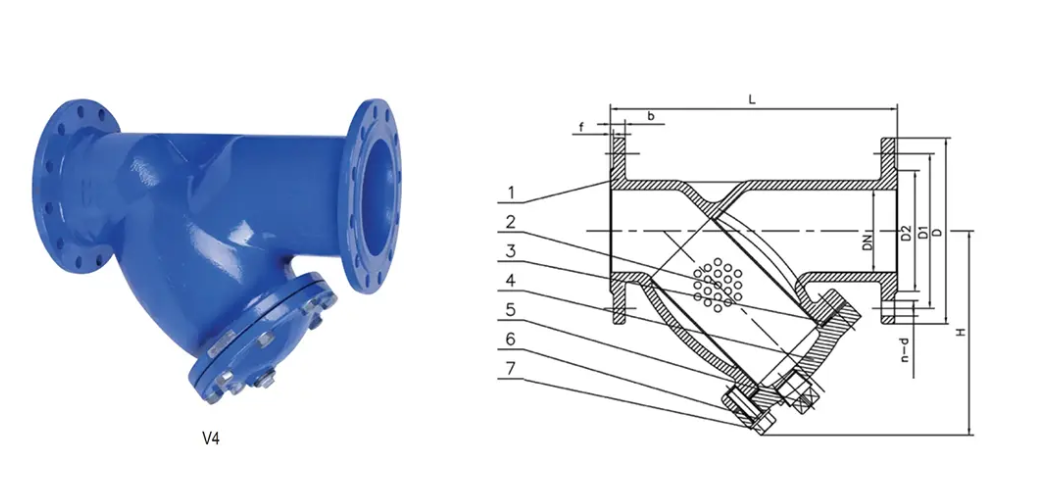

تشمل المكونات الهيكلية الرئيسية لمصفاة Y-type: السكن على شكل Y مصنوع عادةً من الفولاذ الكربوني المصبوب أو الفولاذ المقاوم للصدأ أو الحديد الدكتايل ؛ غطاء نهائي قابل للإزالة (مضمون بواسطة البراغي أو الختم الملولب) في الأعلى ؛ سلة مصفاة أسطوانية مكونة داخليًا (عادةً 304/316 من الفولاذ المقاوم للصدأ بأحجام شبكية تتراوح من 0.5 ملم إلى 3 مم) ؛ ومنفذ تصريف (مشدود أو خيوط) في القاعدة. تكمن مزاياها الهيكلية في مقاومة التدفق المنخفض (تصميم مباشرة مع انخفاض الضغط أقل من 0.1 بار) ، البصمة المدمجة (أصغر من مصافي السلة) ، والصيانة دون تفكيك خط الأنابيب (يمكن الوصول إلى الشاشة عن طريق إزالة الغطاء النهائي).

لتلبية المتطلبات التشغيلية المتنوعة ، تم تطوير المتغيرات الوظيفية الحرجة. تتميز النماذج المقواة ذات الضغط العالي بمباني سميكة وشفارات مزورة ، مع ضغوط تصل إلى PN100 (10 ميجا باسكال) لتطبيقات مثل خطوط البخار الرئيسية لمحطة الطاقة. تتضمن أنواع مقاومة التجويف دوارات توجيه تدفق داخل بنية الشاشة لمنع التآكل الناجم عن الفقاعة تحت ضغط تفاضلي عالي. تدمج الإصدارات ذاتية التنظيف آليات الخلفية وأجهزة استشعار الضغط التفاضلية لتفريغ الحطام التلقائي. تستخدم الوحدات المتخصصة ذات درجة الحرارة العالية حشوات جرافيت جروح وشاشات فولاذية سبيكة للخدمة حتى 450 درجة مئوية. بالنسبة للبيئات المسببة للتآكل (على سبيل المثال ، النباتات الكيميائية) ، فإن البناء الكامل 316L من الفولاذ المقاوم للصدأ يقاوم هجوم الوسائط الحمضية/القلوية.

يتطلب الاختيار الهندسي تقييم خمسة معلمات مهمة: أولاً ، بصراحة الترشيح (استنادًا إلى احتياجات المعدات المحمية - على سبيل المثال ، 80 شبكة/180 ميكرون من مضخات الطرد المركزي ، 200 شبكة/75 ميكرون قبل صمامات التحكم). ثانياً ، معدل التدفق وقطر الأنابيب (نطاق الحجم الكامل DN15-DN1200 ؛ يجب الحفاظ على السرعة عند 1-3 م/ث لمنع اختراق الجسيمات). ثالثًا ، ضغط التشغيل ودرجة الحرارة (يجب أن تتطابق المواد السكنية-على ظروف-ب. رابعًا ، نوع الاتصال (يجب أن تتماشى معايير الحافة مع الأنابيب: ANSI/EN/DIN). أخيرًا ، طريقة التصريف (المصارف اليدوية اقتصادية ولكنها تتطلب المراقبة ؛ تناسب الأنظمة الآلية محطات غير مأهولة).

أفضل ممارسات التثبيت والصيانة: التصاعد الأفقي (منفذ الصرف رأسياً لأسفل) لتمكين الحطام من استقرار الجاذبية ؛ محاذاة صارمة لسهام اتجاه التدفق مع حركة السوائل ؛ مضخة مصفحات تناولها الموضوعة ≥10 أقطار الأنابيب في اتجاه المنبع لتجنب التداخل المضطرب ؛ وخط خط ما مسبق التنظيف لمنع تأثير الشاشة عن طريق لحام الخبث. يعتمد تواتر الصيانة على حمل الملوثات ، ويتطلب عادة تنظيف الشاشة عندما يصل تفاضل الضغط إلى 0.5 بار (قد تحتاج أنظمة البخار إلى استنزاف يوميًا). نظرًا لأن خط الدفاع الأول في أنظمة الكيميائية والطاقة والبحرية و HVAC ، يقلل من أجبروا صراخ Y معدلات فشل المعدات بأكثر من 40 ٪ ، مما يثبت ضروريًا لموثوقية النظام.
